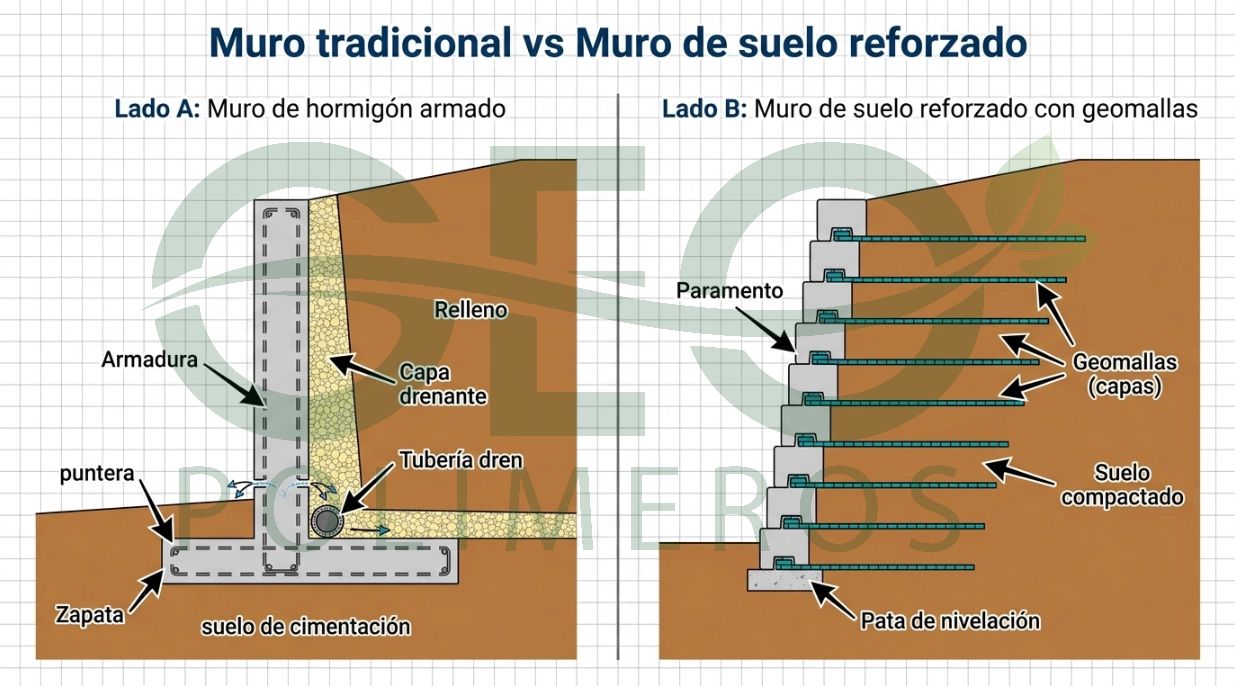

El refuerzo de suelos con geosintéticos ha transformado la ingeniería geotécnica moderna, ofreciendo una alternativa técnica y económicamente viable a los muros de contención convencionales de hormigón armado.

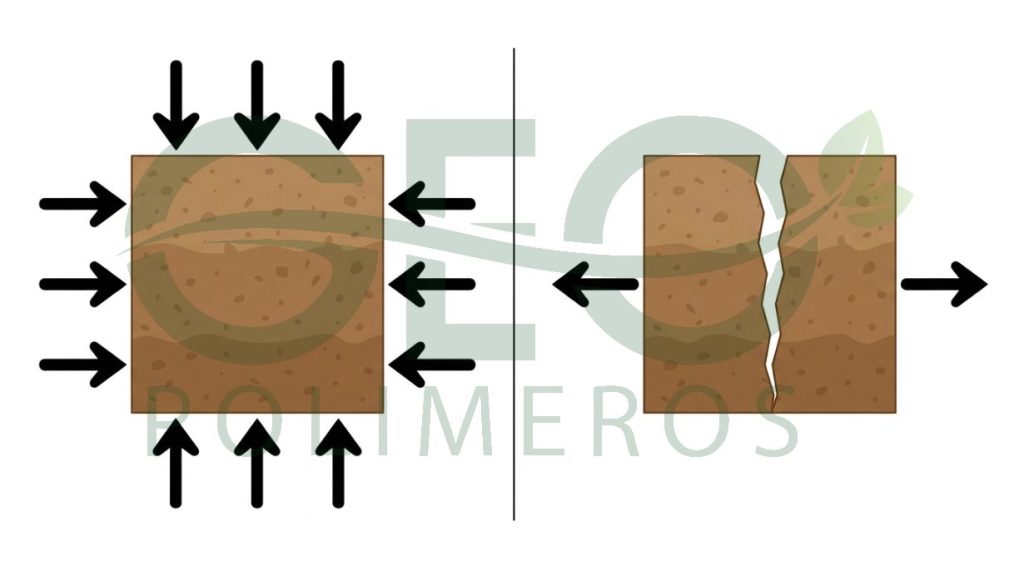

La técnica, conocida formalmente como Muros de Suelo Reforzado o Muros de Tierra Mecánicamente Estabilizada, se basa en un principio similar al del hormigón armado: mientras que un suelo bien compactado presenta buena resistencia a la compresión, su resistencia a la tracción es prácticamente nula.
La inclusión de elementos de refuerzo con alta resistencia a la tracción, como los geosintéticos, compensa esta deficiencia, creando un material compuesto con propiedades mecánicas superiores .
Principios del Refuerzo con Geosintéticos

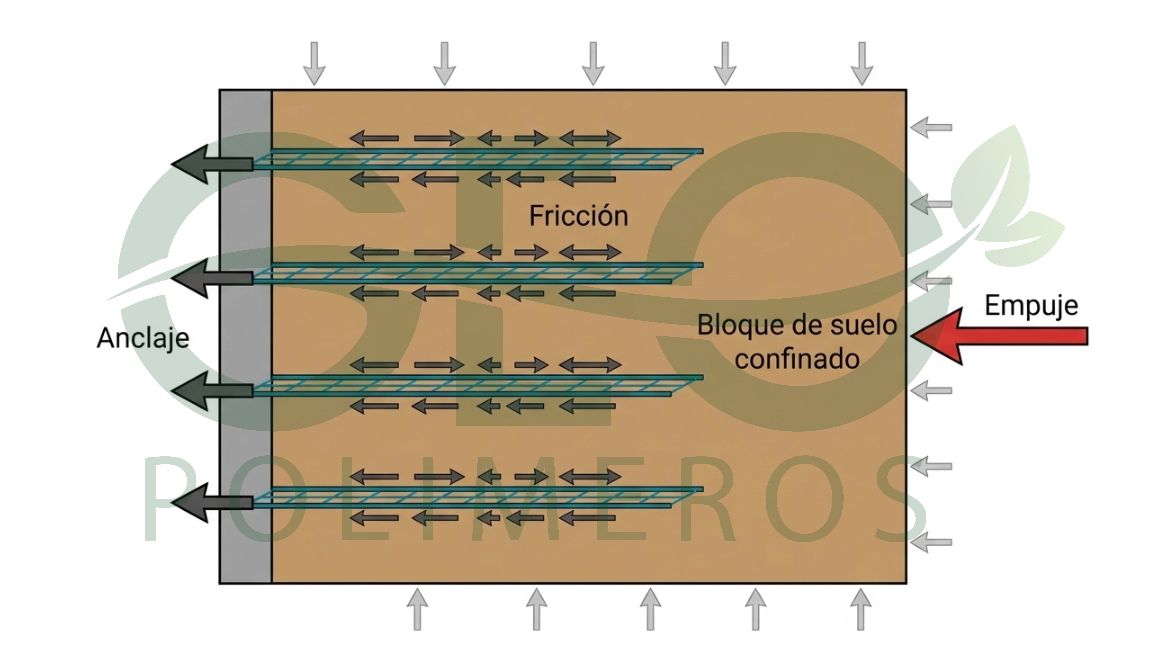

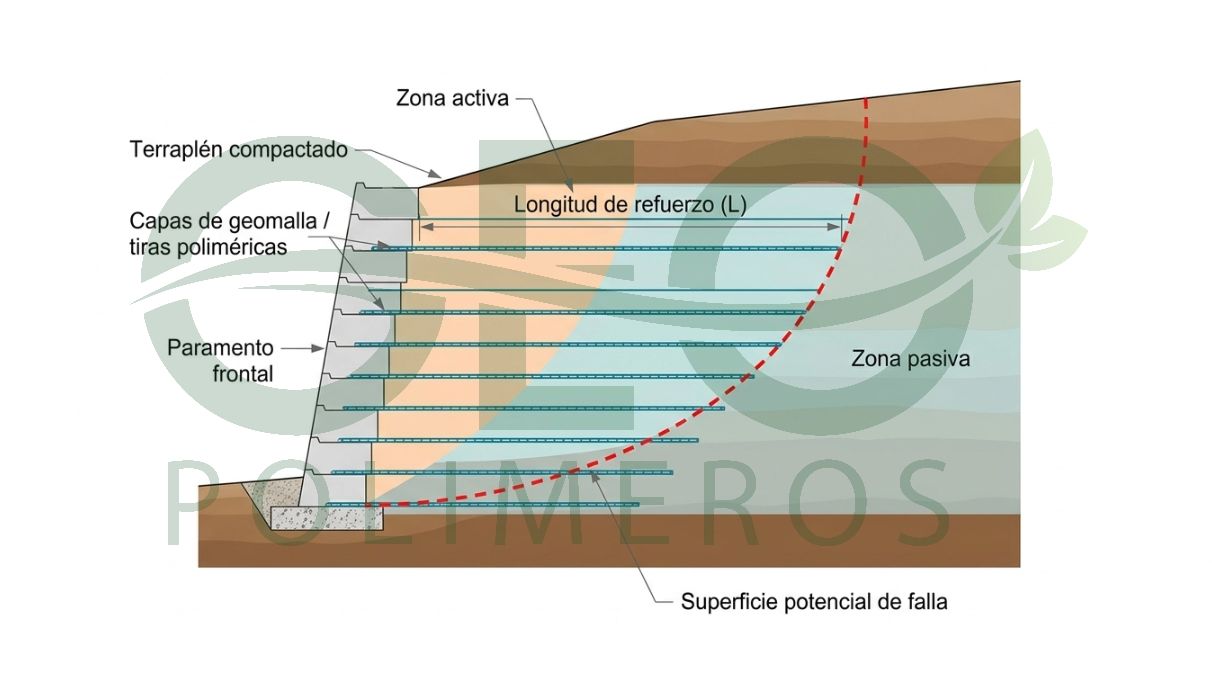

El funcionamiento de un muro de suelo reforzado se basa en la interacción entre el suelo y el refuerzo. Al colocar capas horizontales de geosintéticos (principalmente geomallas o tiras poliméricas) dentro del terraplén compactado, se generan fuerzas de fricción y anclaje que solidarizan la zona activa (potencialmente inestable) con la zona pasiva (estable) del macizo de suelo . Esta interacción suelo-refuerzo moviliza la resistencia a la tracción del geosintético, confinando el suelo y permitiendo la construcción de taludes verticales o casi verticales que de otra forma colapsarían.

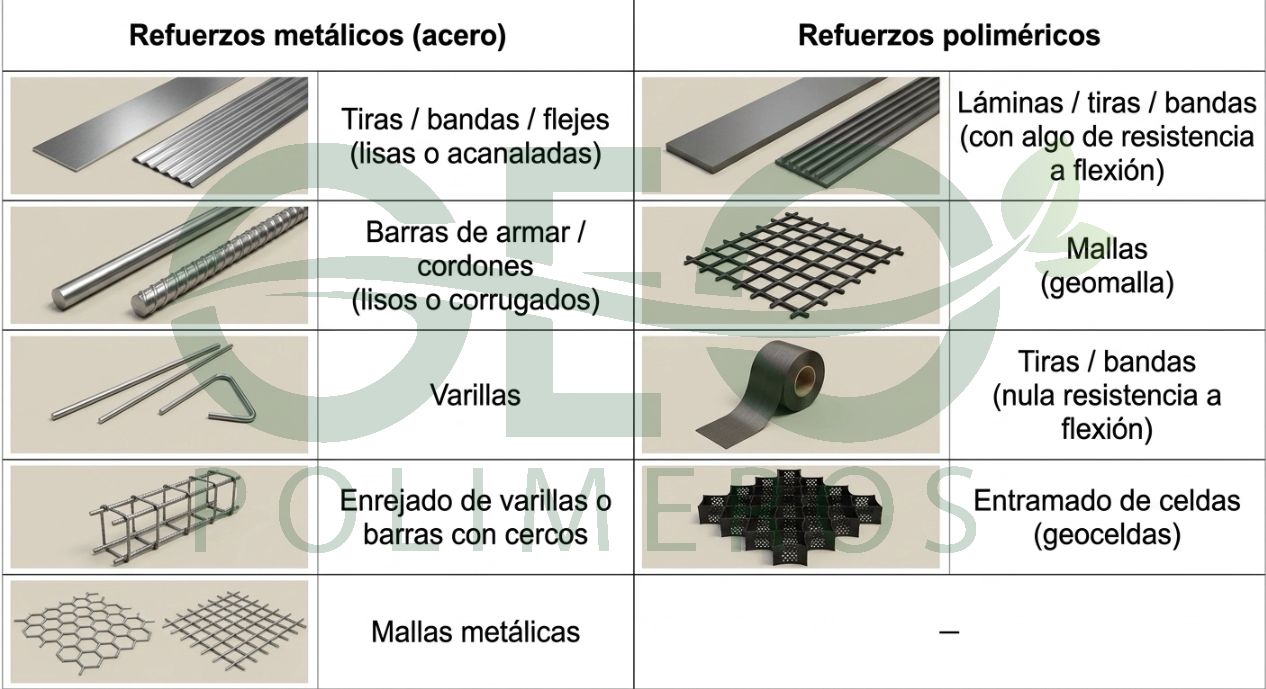

Existen dos tipos principales de refuerzo: los geosintéticos extensibles, como las geomallas de poliéster (PET) o alcohol polivinílico (PVA), y los inextensibles, como las tiras metálicas. Las geomallas de PVA, por ejemplo, alcanzan su resistencia máxima con solo un 5% de deformación, valor compatible con las deformaciones axiales típicas de los suelos compactados (3 a 5%), lo que garantiza una excelente compatibilidad de deformaciones en el sistema.
Metodologías de Diseño

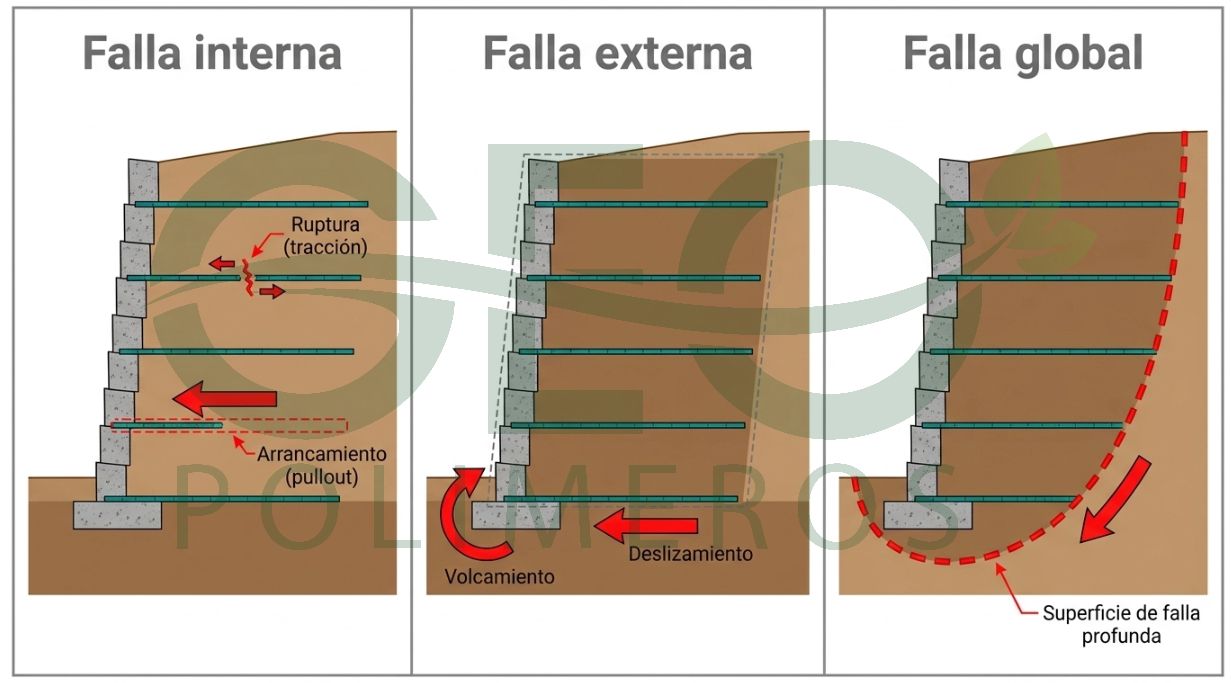

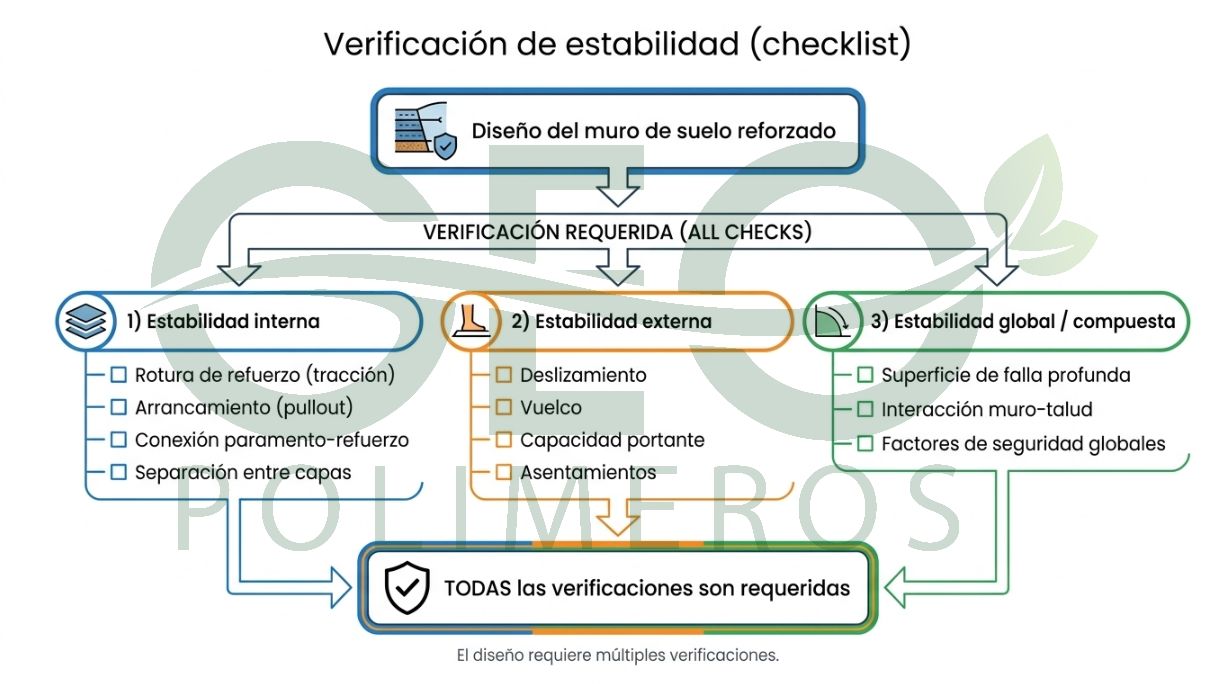

El diseño de un muro reforzado con geosintéticos requiere verificar múltiples mecanismos de falla, que se agrupan en tres categorías principales:
- Estabilidad interna: Evalúa la posible rotura por tracción de los refuerzos, el arrancamiento o deslizamiento de estos dentro del suelo, y la falla en la conexión con el paramento frontal. El diseño debe determinar la cantidad, tipo y espaciamiento vertical de los refuerzos para asegurar que las cargas de tracción máximas no excedan la resistencia de diseño admisible .
- Estabilidad externa: Analiza el comportamiento del muro como un conjunto, considerando el deslizamiento, volcamiento y la capacidad portante del suelo de fundación. En este análisis, la masa de suelo reforzado se trata como un muro de gravedad convencional .
- Estabilidad global y compuesta: Verifica que no se produzcan superficies de falla que atraviesen el muro, los refuerzos y el terreno natural circundante. Este análisis es particularmente crítico en configuraciones complejas como muros escalonados o con trasdós inclinado .
La metodología de análisis predominante es el equilibrio límite, implementada en software especializado. El método de Leshchinsky, adoptado por la norma AASHTO a partir de 2020, permite calcular la distribución de fuerzas máximas de tracción en cada capa de refuerzo para geometrías complejas, superando las limitaciones de los métodos simplificados que asumen distribuciones de carga poco realistas . Estudios recientes han demostrado que ignorar la altura del muro en el diseño, como sucede en algunos métodos simplificados, puede tener repercusiones significativas en la seguridad de la estructura .
Diseño Sísmico y Configuraciones Especiales
En regiones sísmicas, el refuerzo con geosintéticos ofrece ventajas notables gracias a la flexibilidad del sistema. La inclusión del coeficiente sísmico horizontal en los análisis pseudoestáticos modifica significativamente la distribución de las fuerzas de tracción requeridas. Investigaciones recientes en muros de configuración escalonada han revelado que, bajo condiciones sísmicas severas, la estabilidad interna difiere entre los niveles superior e inferior; el nivel inferior requiere mayor tensión de refuerzo para mantener su estabilidad .
Los muros escalonados representan una solución eficaz para alturas superiores a 15 metros, ya que reducir la altura máxima de cada módulo disminuye las tensiones verticales sobre los paneles de fachada y permite un mejor control de la alineación . Sin embargo, la distancia de separación horizontal entre niveles es un parámetro crítico: estudios paramétricos han demostrado que existe una distancia de separación crítica que crece con el coeficiente sísmico y es sensible al ángulo de fricción del suelo y a la relación de alturas entre niveles .
Innovaciones en la Optimización del Refuerzo
Una innovación importante en el diseño es el uso de capas de refuerzo intermedias, cortas y de menor resistencia, colocadas entre los refuerzos primarios. Estas capas reducen las cargas de conexión en la fachada y disminuyen las cargas máximas en los refuerzos principales, permitiendo espaciamientos mayores de las capas primarias sin comprometer la estabilidad . Adicionalmente, la incorporación de refuerzos débiles en el trasdós inclinado por encima del muro puede mejorar significativamente el desempeño durante eventos sísmicos, protegiendo los bloques superiores de la fachada .
Factores que Influyen en el Diseño
La resistencia de diseño admisible del geosintético se obtiene aplicando factores de reducción a la resistencia nominal a corto plazo. Estos factores consideran la fluencia a largo plazo, los daños durante la instalación, la degradación ambiental (química y biológica) y las incertidumbres en la extrapolación de datos. Un aspecto determinante es la vida útil de la estructura, que para proyectos viales se establece típicamente en 60 años o más .
El drenaje constituye un elemento crítico. Los sistemas modernos incorporan geotextiles no tejidos como filtros que permiten el paso del agua pero retienen las partículas finas del suelo, evitando el desarrollo de presiones hidrostáticas que incrementarían drásticamente las cargas sobre los refuerzos .
Conclusión
La tecnología de refuerzo de suelos con geosintéticos ofrece una solución versátil, eficiente y de alto desempeño para muros de contención en condiciones exigentes de carga estática y sísmica. La evolución de los métodos de diseño, desde los procedimientos simplificados hasta los análisis avanzados de equilibrio límite con mapas de tensión, permite optimizar la disposición de los refuerzos, mejorando la seguridad y reduciendo costos. La combinación de geomallas de última generación, sistemas de drenaje eficientes y metodologías de diseño que consideran configuraciones escalonadas y refuerzos intermedios abre nuevas posibilidades para proyectos de infraestructura cada vez más ambiciosos y resilientes.
