¿Cómo calcular un muro en suelo reforzado?

Marco Rodríguez

Gerente General de Geopolímeros SAS

Análisis del Método de Leshchinsky

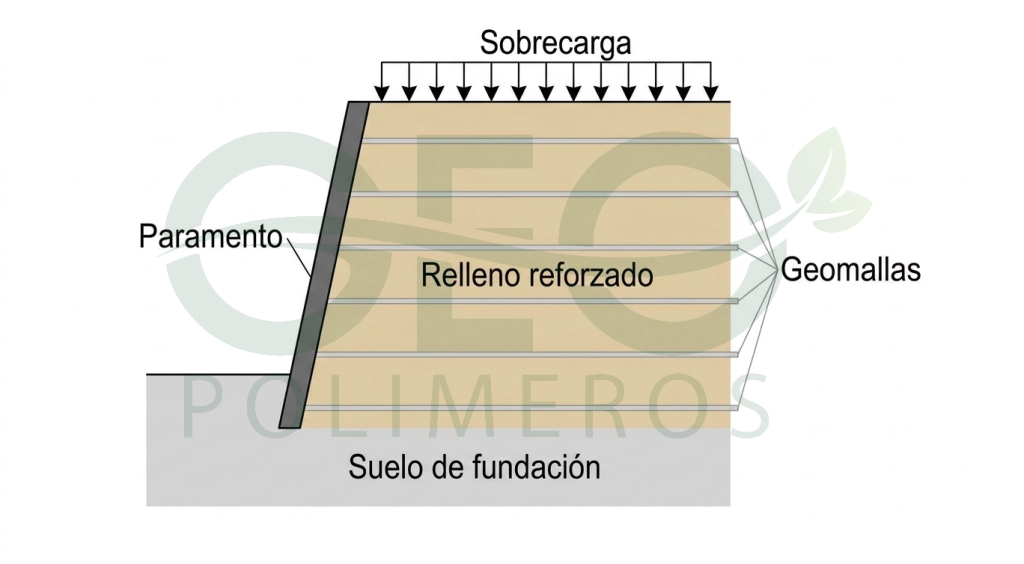

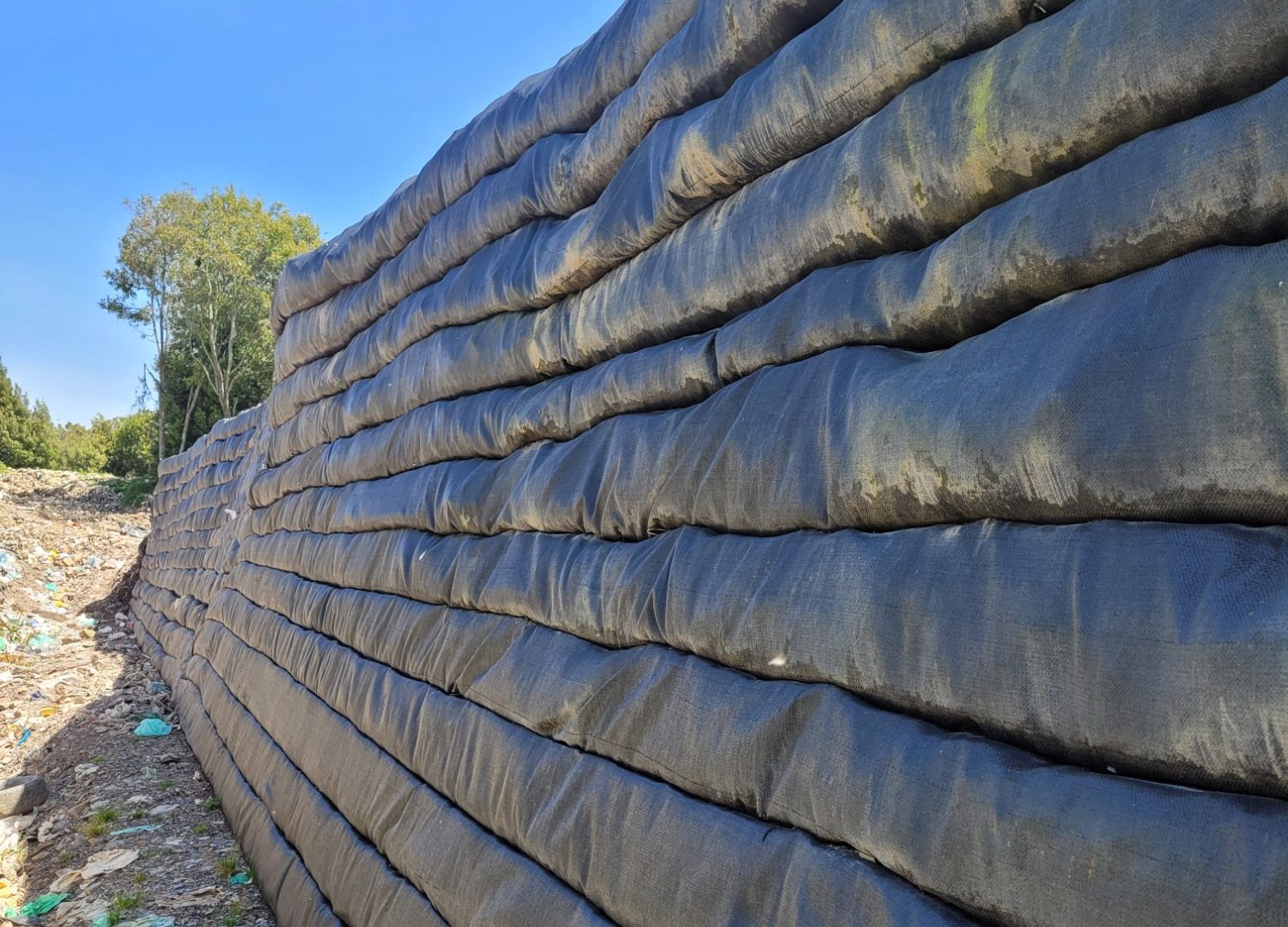

El método de Leshchinsky (desarrollado principalmente por Dov Leshchinsky y colaboradores) es un enfoque avanzado de equilibrio límite (Limit Equilibrium – LE) para el diseño de muros de suelo reforzado (MSE – Mechanically Stabilized Earth) con geosintéticos extensibles (como geomallas de PET o PVA).

Fue adoptado oficialmente por la norma AASHTO LRFD Bridge Design Specifications a partir de 2020 para el análisis de estabilidad interna en geometrías complejas.

1. Fundamentos del Método

A diferencia de los métodos simplificados (como el “coherent gravity method” o Rankine modificado), que asumen distribuciones de tensión predefinidas (triangular, trapezoidal o rectangular) y no siempre capturan bien la realidad en muros altos, escalonados o con sobrecargas complejas, el método de Leshchinsky:

• Trata el problema como un problema de optimización de estado límite.
• Busca la distribución de cargas máximas de tracción (T_max) en cada capa de refuerzo que produzca el equilibrio límite crítico.
• Utiliza superficies de falla potenciales (generalmente circulares o no circulares tipo Spencer/Bishop) y calcula las fuerzas de tracción necesarias en los refuerzos para lograr un factor de seguridad (FS) objetivo.
• Considera la compatibilidad de deformaciones entre suelo y refuerzos extensibles.

Ventajas clave:

• Más realista en geometrías complejas (muros escalonados, taludes superiores inclinados, trasdós irregular, refuerzos intermedios cortos).
• Calcula directamente T_max y T_0 (fuerza en la conexión con la fachada) para cada capa.
• Permite generar “Safety Maps” (mapas de seguridad) que muestran visualmente las zonas más críticas de la estructura.

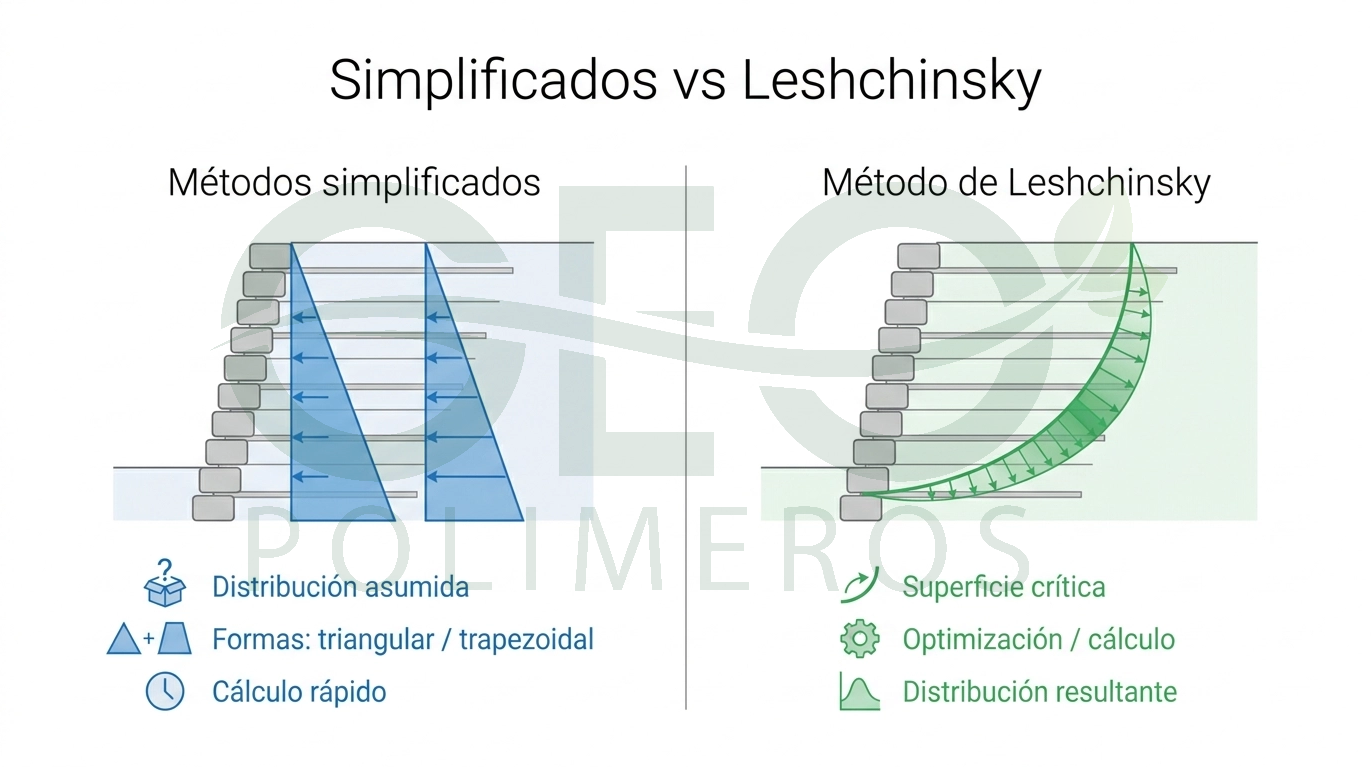

2. Comparación con Métodos Simplificados

Los métodos simplificados pueden subestimar o sobrestimar las fuerzas en capas inferiores/superiores, especialmente en muros altos (>15 m) o sísmicos.

3. Procedimiento General (Top-Down Approach)

1. Definir la geometría del muro, las propiedades del suelo (φ, c, γ), las características de los geosintéticos (resistencia a largo plazo, interacción suelo-refuerzo) y las condiciones de carga (estática/sísmica).
2. Análisis de equilibrio límite:
   • Se evalúan múltiples superficies de falla posibles.
   • Para cada superficie, se calcula la fuerza de tracción requerida en cada refuerzo que la intersecta.
3. Optimización: Se busca la distribución de T_req que minimice el esfuerzo máximo en los refuerzos mientras se cumple el factor de seguridad (FS) objetivo.
4. Verificación:
   • Estabilidad interna (rotura por tracción, arrancamiento/pullout y conexión).

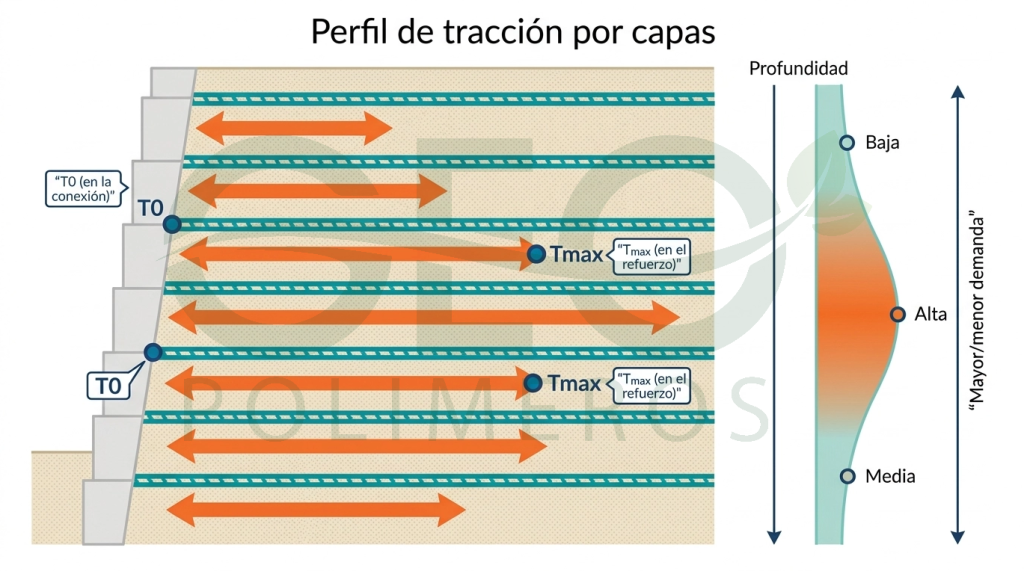

   • Se genera el perfil de T_max a lo largo de cada capa.

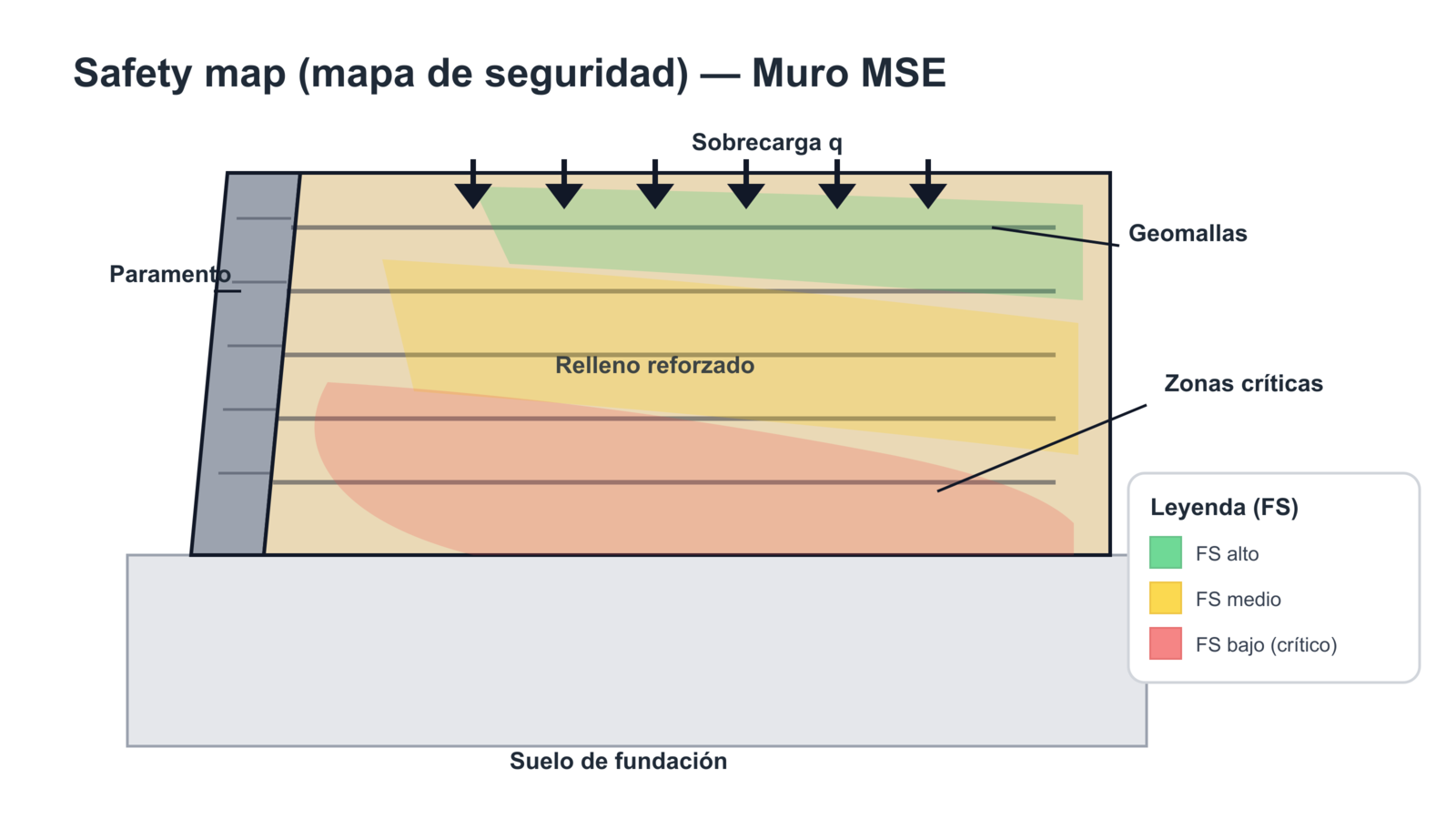

• • Safety Map: Representación gráfica que muestra el FS local en diferentes zonas.

Este enfoque es “top-down”: parte de la resistencia disponible del refuerzo y calcula lo necesario para estabilizar el macizo.

4. Aplicaciones Destacadas.

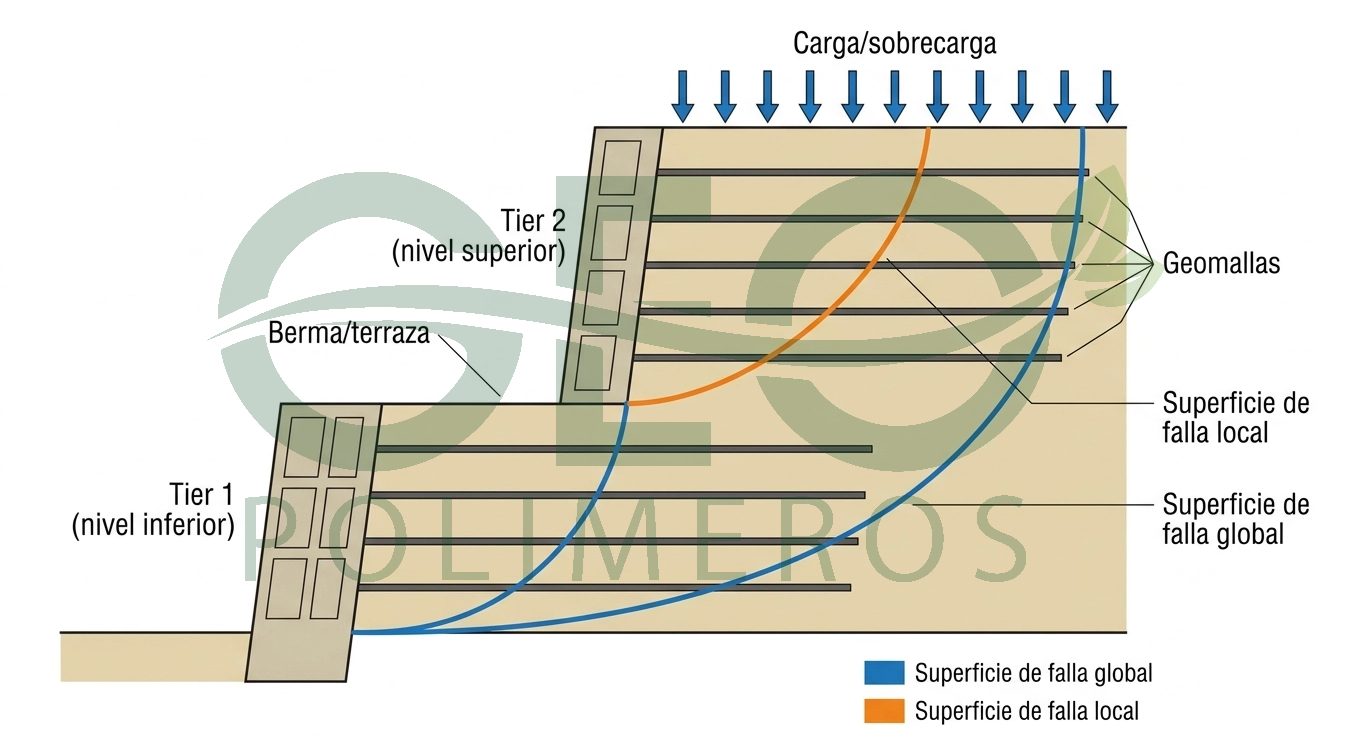

• • Muros escalonados (multi-tiered): Calcula la distancia de separación crítica y diferencia de comportamiento entre niveles superior e inferior bajo carga sísmica.

• • Refuerzos intermedios cortos: Reduce significativamente las cargas en la fachada y en los refuerzos primarios, permitiendo mayores espaciamientos.

• • Configuraciones con talud superior o trasdós inclinado.

• • Diseño sísmico: Incorpora coeficiente sísmico horizontal de forma más realista.

5. Implementación Práctica

• • Software recomendado: ReSSA+ (desarrollado por ADAMA Engineering / Leshchinsky), que implementa directamente este marco.

• • Factores de reducción: Se aplican los mismos que en otros métodos (fluencia, instalación, degradación ambiental) para obtener la resistencia de diseño admisible (LTDS).

• • Vida útil: Compatible con diseños a 75-100 años.

Limitaciones

• • Requiere mayor expertise y software especializado (no tan sencillo como métodos manuales).

• • Aún se combina con verificaciones de estabilidad externa y global tradicionales.

• • La validación se basa en pruebas de laboratorio, modelación numérica (FEM) y casos de campo.

Conclusión

El método de Leshchinsky representa un avance significativo en el diseño de muros con geosintéticos porque pasa de suposiciones simplistas a un análisis más riguroso y adaptativo.

Permite optimizar la cantidad y disposición de refuerzos, reduciendo costos sin comprometer la seguridad, especialmente en proyectos complejos o sísmicos como los comunes en Colombia.

Es especialmente poderoso cuando se combina con refuerzos intermedios y configuraciones escalonadas.
