Menos excavación y menos grava
Reduce el volumen de excavación, de acarreo y de material pétreo, y permite usar el material de excavación en lugar de gravas (bicúspide).
¿Busca drenes verticales para consolidar suelos blandos? Esa solución es nuestra mecha drenante. En esta página hablamos de los geodrenes para muros, sótanos, vías, cubiertas verdes y rellenos.
Geotextil filtroGeotextil no tejido de polipropileno termofijado al núcleo. Retiene las
partículas del suelo y deja pasar el agua. Incluye un solape para unir rollos y evitar la entrada de
tierra.
Núcleo de georred PEADGeorred de polietileno de alta
densidad de 2 hilos (planar) o 3 hilos (triplanar) que forma canales de alta capacidad, incluso en
horizontal y bajo grandes cargas.
Segundo geotextilEn los geodrenes planar y triplanar
el
núcleo lleva geotextil por ambas caras, de modo que capta agua por los dos lados.
EvacuaciónEl agua conducida por el núcleo se entrega
a
un sistema de evacuación al pie de la estructura: tubería de drenaje, cuneta o descarga libre.
Presión de agua aliviadaAl captar el agua del relleno, el geodrén evita que se acumule
presión hidrostática contra el muro y mantiene el nivel freático por debajo de la estructura.
Geodrén planar y triplanar: georred con geotextil en ambas caras.
Quién comercializa los geodrenes
GEOPOLIMEROS S.A.S.
Proveedor colombiano de geosintéticos para drenaje, impermeabilización y control de erosión, con sistema de gestión de calidad certificado ISO 9001:2015 en suministro de geosintéticos.
TRACE GRyM
Marca bajo la que se comercializan los siete tipos de geodrén: planar, triplanar, con membrana, Viadrain, nodular, nodular de retención y bicúspide.
Planta y despacho en Cota
Logística desde Cota, Cundinamarca, con despacho de rollos a obra en todo el país y asesoría técnica en la selección del producto.
Especificaciones técnicas de los geodrenes
Valores de las fichas técnicas Trace GRyM. Filtre por tipo de obra, elija un geodrén y compare su capacidad drenante con la de los demás. Las tablas completas de cada referencia están al final de la página.
Encuentre su geodrén
1. ¿En qué tipo de obra lo necesita?
2. Tipo de geodrén
Georred PEAD de dos hilos con geotextil no tejido de polipropileno en ambas caras.
Geodrén planar biplanar
Núcleo drenante
Georred PEAD 2 hilos
Espesor
5,5–5,9 mm
Capacidad de flujo
0,82 l/m·s
Presentación
Alturas 0,5 · 1 · 2 m
* Capacidad en el plano tomada de la ficha técnica de la referencia indicada. Los ensayos usan normas y condiciones distintas (ISO 12958 o ASTM D4716), por lo que la comparación entre tipos es orientativa.
Compare la capacidad drenante
Capacidad en el plano con gradiente hidráulico i = 1, según la presión sobre el geodrén. Las barras resaltadas corresponden al tipo elegido arriba.
A mayor presión, menor capacidad: el núcleo se comprime. Solo se muestran las referencias con dato a esa presión en su ficha.
Ventajas en obra
Lo que cambia cuando el drenaje llega en rollo, en lugar de una zanja llena de grava.
Hasta 3 veces más capacidad

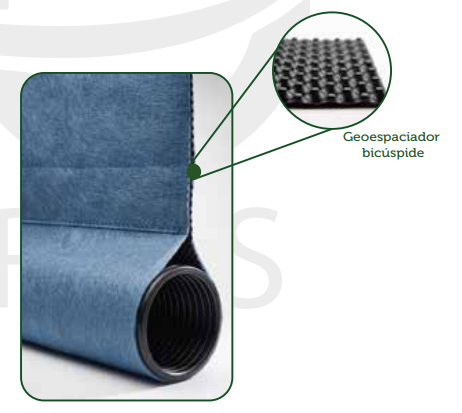

El Geodrén Bicúspide Road Drain ofrece 3 veces la capacidad hidráulica del geodrén tradicional, según su ficha técnica.
Ahorro superior al 30 %
La barrera drenante Nodular 600 reporta un ahorro mayor al 30 % frente al sistema de drenaje tradicional.
Hasta 80 % menos huella de carbono
Menos explotación de pétreos y menos transporte. La Nodular 600 reporta una reducción de hasta el 80 % de la huella de carbono.
Inalterable en el suelo
El HDPE resiste cloruros, sulfatos, raíces, hongos y bacterias, no contamina el nivel freático y no se degrada.
Trabaja bajo grandes cargas
La línea Techdrain conserva capacidad drenante a 500 y 800 kPa, y el bicúspide resiste 400 kPa de compresión.
Drena e impermeabiliza
Las versiones con membrana impermeable drenan por una cara y protegen la estructura por la otra, en un solo producto.
Liviano y adaptable
Liviano y flexible: se adapta a la geometría de la obra y trae un solape de geotextil para unir rollos sin que entre tierra.
Aplicaciones
Filtre por tipo de obra y toque cada tarjeta para ver qué geodrén se recomienda en cada caso.

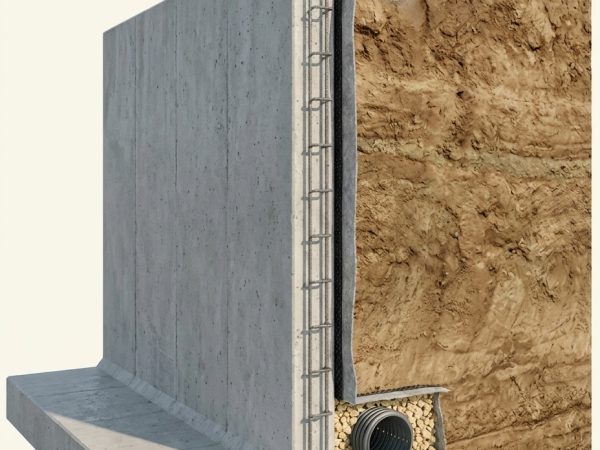

Muros de contención y estribos

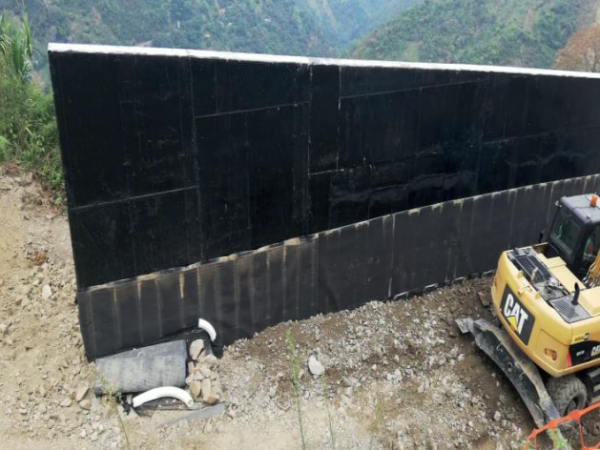

Sótanos y cimentaciones

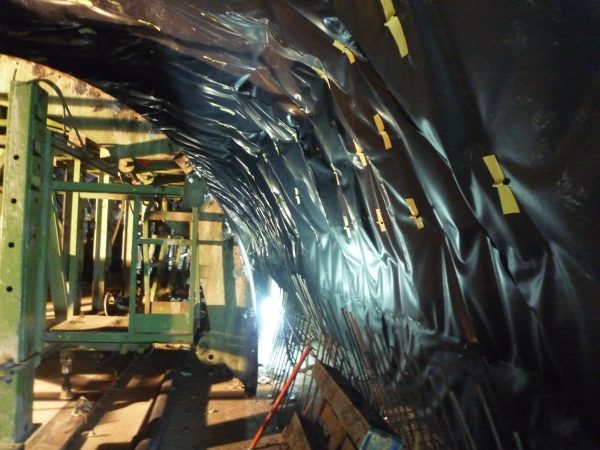

Túneles y falsos túneles

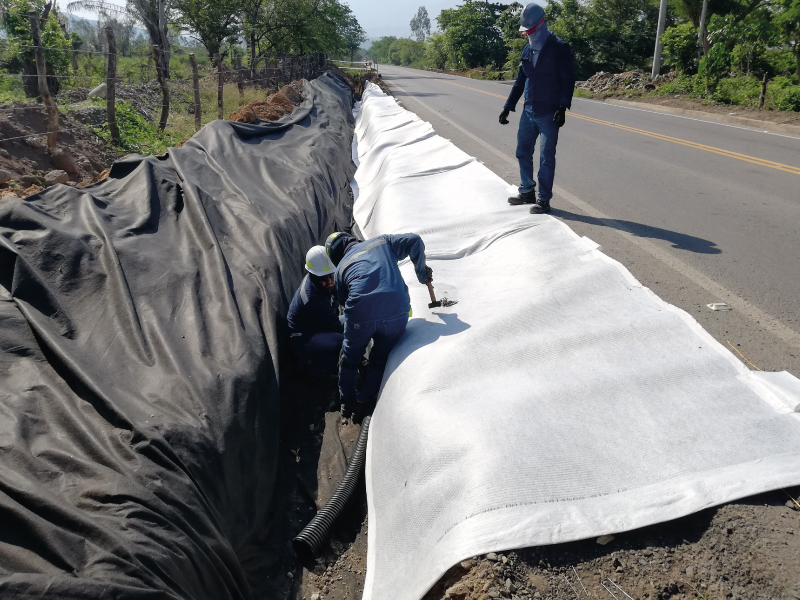

Subdrenaje de vías y vías férreas

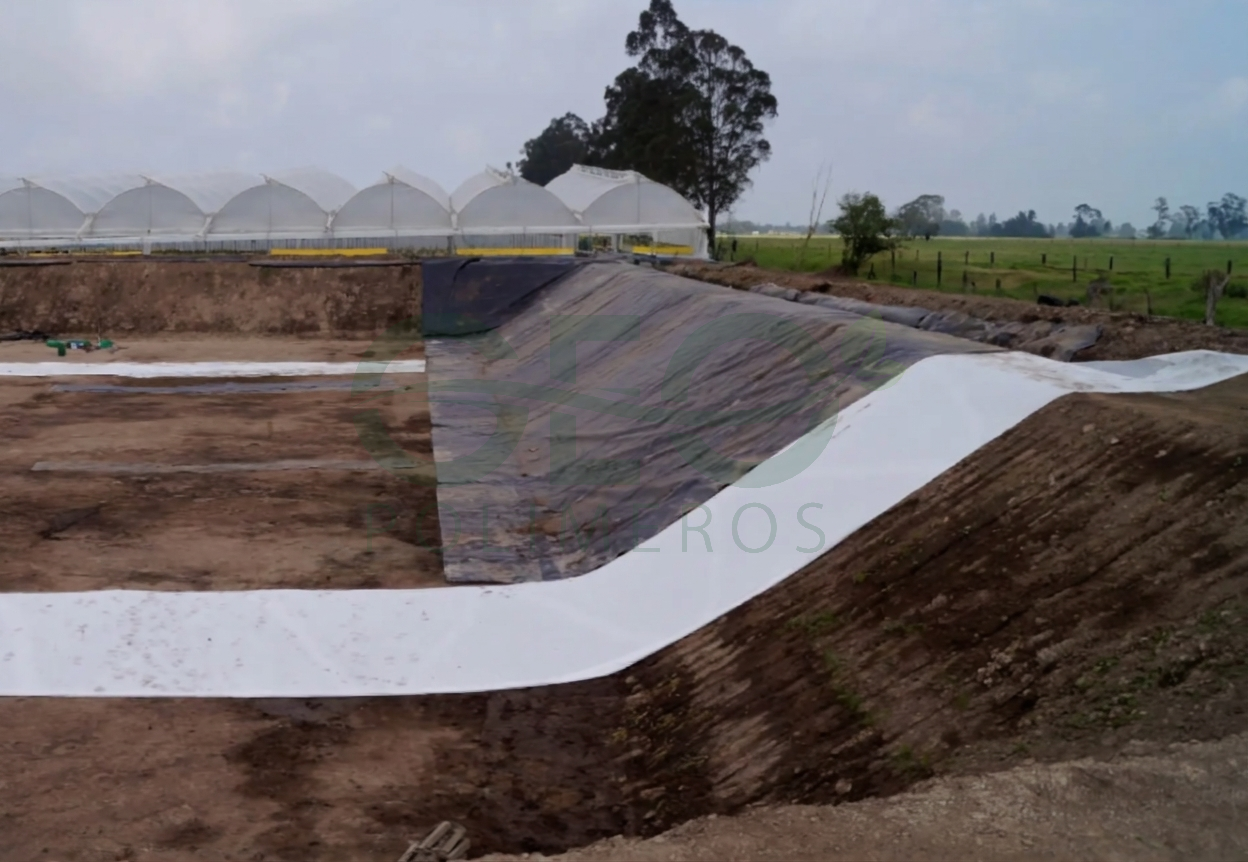

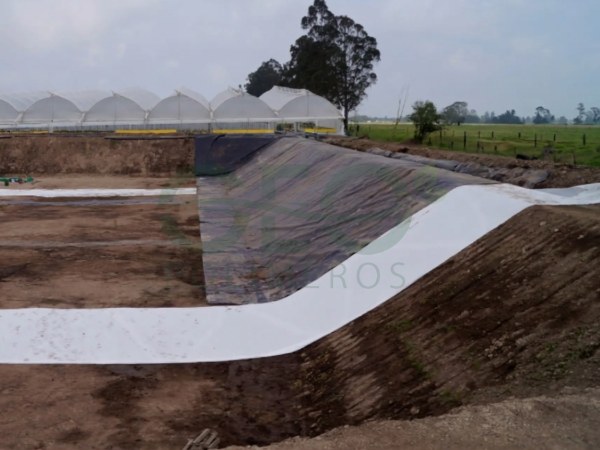

Terraplenes y plataformas

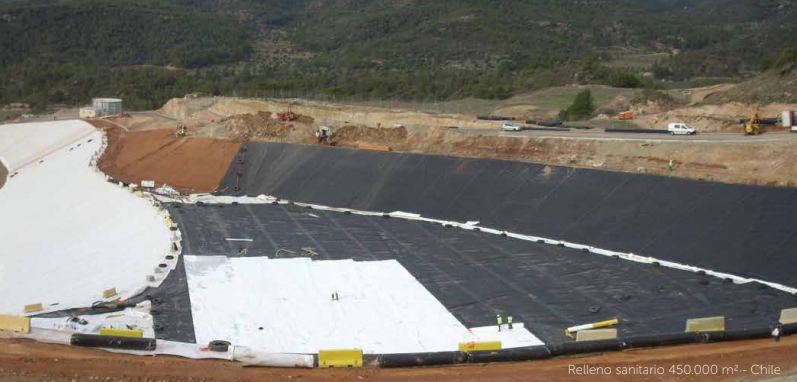

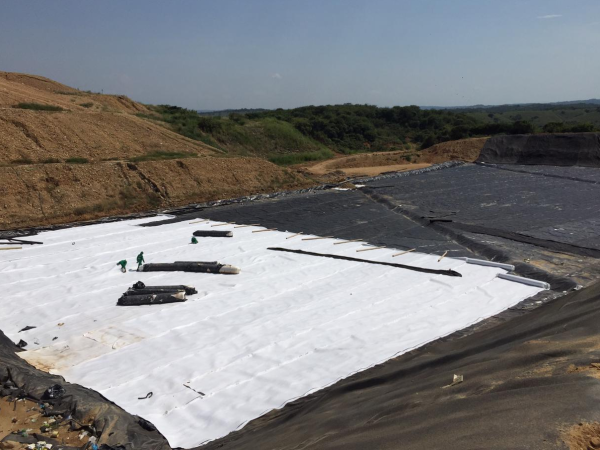

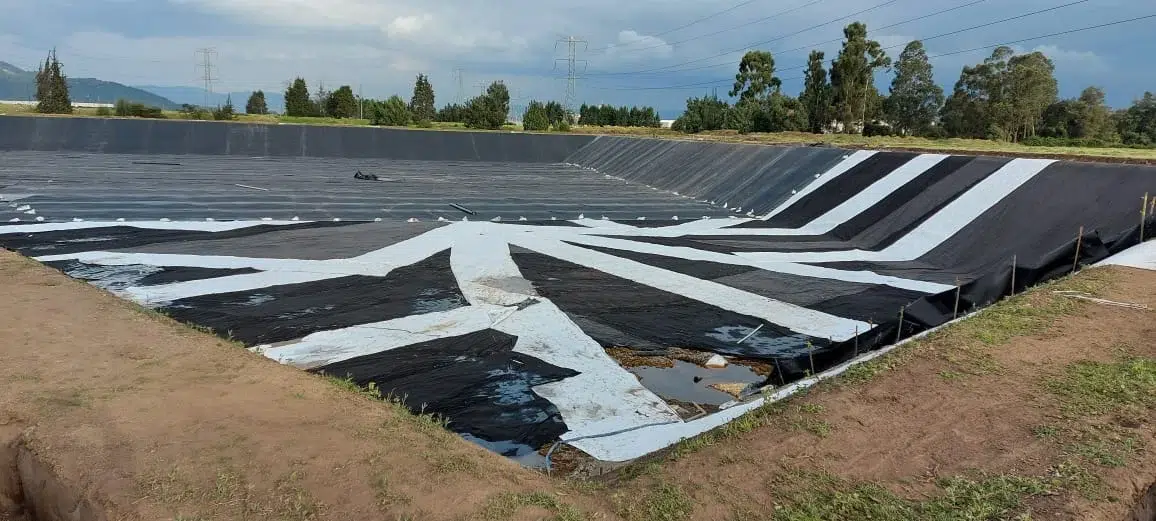

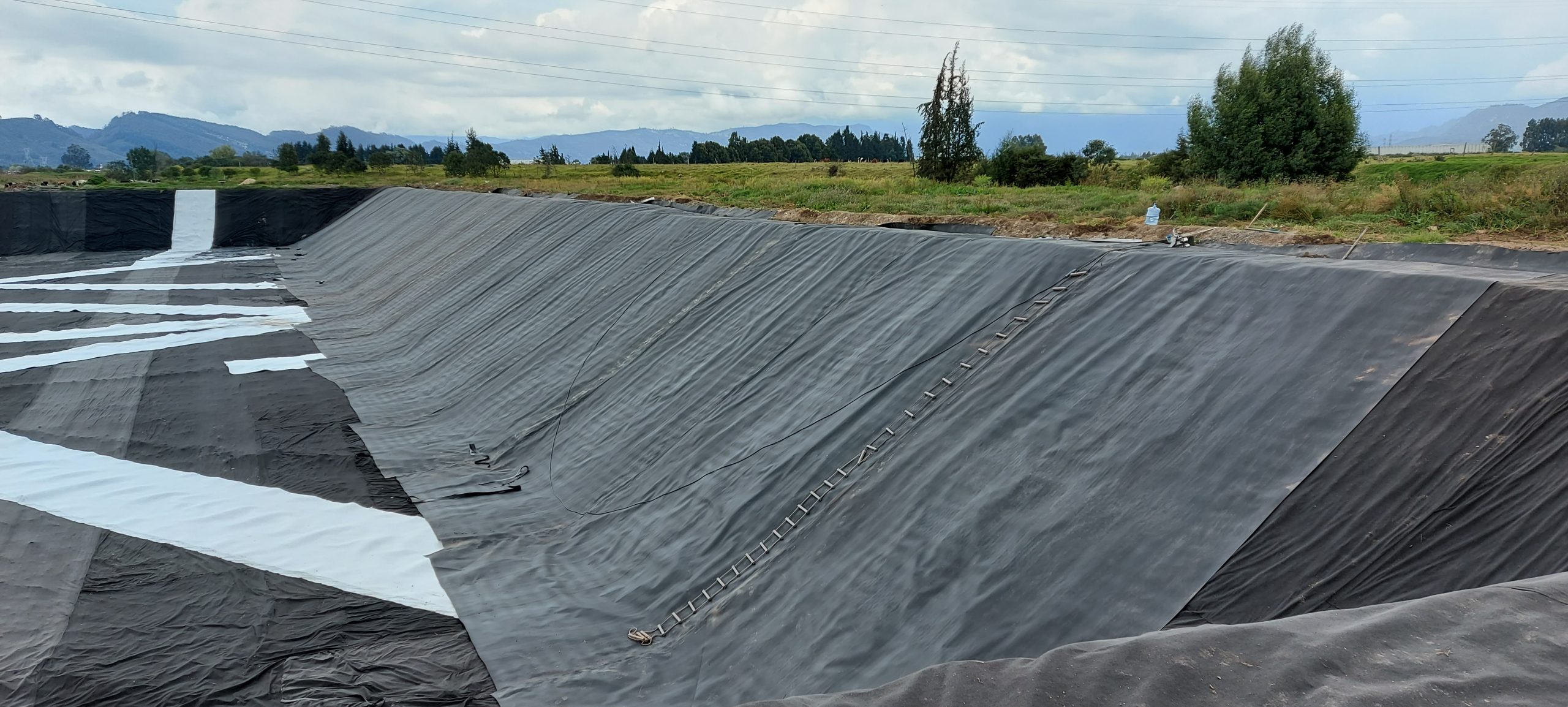

Rellenos sanitarios, vertederos y balsas

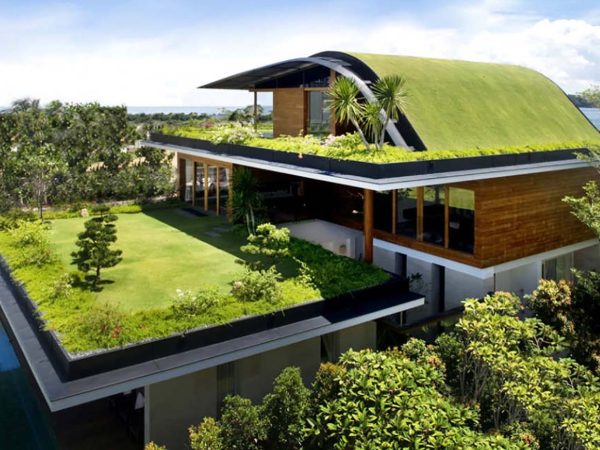

Cubiertas verdes y jardineras

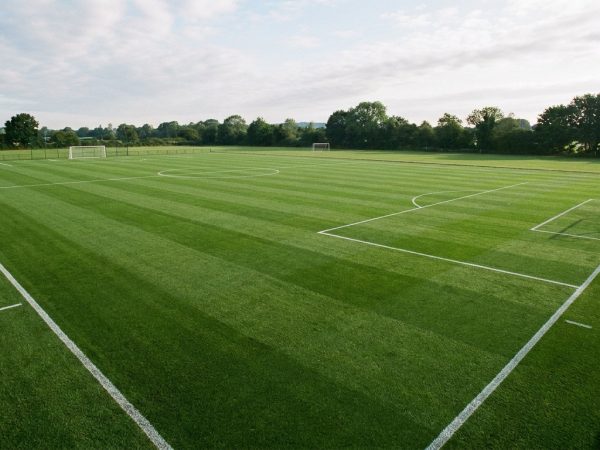

Campos deportivos y cultivos
El geodrén trabaja junto con la tubería de drenaje corrugada y, en sellados de rellenos, con la geomembrana HDPE.

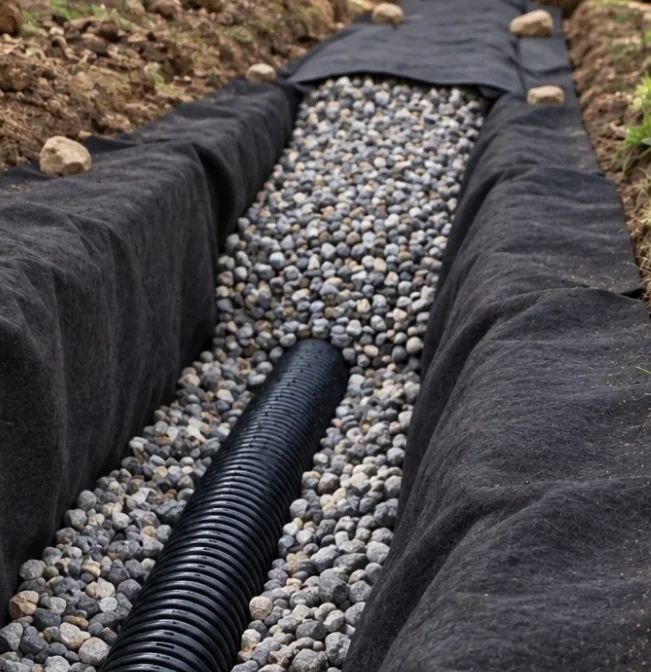

¿Geodrén o filtro francés con grava?
Las tres soluciones drenan una zanja o un trasdós, pero cambian la excavación, el material y el tiempo de obra. Elija una para resaltarla y ver cuándo conviene.
| Criterio | Geodrén Viadrain | Filtro francés convencional | Geodrén Bicúspide Road Drain |
|---|---|---|---|
| Estructura | Georred PEAD con geotextil y manga para el tubo ranurado | Zanja con grava envuelta en geotextil y tubo perforado | Geoespaciador bicúspide de 10 mm con geotextil azul |
| Medio drenante | Canales de la georred | Vacíos de la grava | Canales de vacío de alto flujo |
| Excavación y relleno | Zanja angosta; menor volumen de excavación y de pétreos | Zanja más ancha, llena de material granular seleccionado | Menor excavación; admite material de excavación en lugar de gravas |
| Capacidad | 1,16 l/m·s a 20 kPa (GMG 512) | Depende de la gradación y limpieza de la grava | 3 veces la del geodrén tradicional, según ficha |
| Usos típicos | Carreteras, ferrocarriles, tranvías, urbanizaciones y obras lineales | Subdrenaje donde el diseño especifica material granular | Carreteras, vías férreas, campos deportivos y edificaciones |

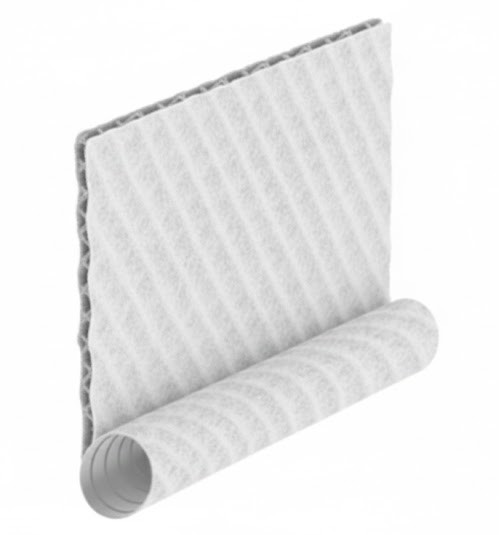

Cuándo elegir el Viadrain
Cuando se busca reemplazar el filtro francés en obras lineales con una zanja más angosta: llega sellado arriba y con la manga lista para alojar el tubo de 110 a 200 mm.
Cuándo elegir el filtro francés
Cuando el diseño especifica un dren granular, por ejemplo por disponibilidad local de grava o por requisitos del pliego. En ese caso también le suministramos el geotextil y la tubería.
Cuándo elegir el bicúspide
Cuando se necesita la mayor capacidad hidráulica en zanja o se quiere aprovechar el material de excavación como relleno. Su geotextil azul es resistente al punzonamiento.
Comparación orientativa. La elección final depende del diseño hidráulico y geotécnico del proyecto.
Diseño y suministro con un solo proveedor
No solo vendemos el geodrén: le acompañamos desde la selección del tipo hasta el despacho del material a su obra, con un sistema de gestión de calidad certificado.
-
1
Asesoría de selección
Revisamos con su equipo la estructura, las cargas, el caudal esperado y si se requiere cara impermeable o tubería. Le recomendamos el tipo de geodrén, la altura del rollo y las cantidades.
-
2
Suministro desde Cota
Despachamos los rollos a obra en todo el país, junto con la tubería de drenaje si el sistema la requiere, la ficha técnica y la documentación de calidad del producto.
ISO 9001:2015 en suministro de geosintéticos. Un solo responsable por la calidad del material que llega a su obra.
Documentación y normas de ensayo
Descargue la ficha técnica de cada tipo de geodrén y consulte las normas bajo las cuales se reportan las propiedades.
Fichas técnicas de geodrenes Trace GRyM
Documento GEO-00900 · Noviembre 2025 · PDF
Incluye la descripción, las propiedades del núcleo drenante, del geotextil y del geocompuesto, la capacidad hidráulica y las presentaciones disponibles.
Descargar ficha técnica¿Necesita la ficha de otra referencia que no aparece en la lista? Algunos productos no tienen su ficha técnica publicada en la web: pídala a nuestro equipo técnico.
Normas de ensayo referenciadas
ISO 12958Capacidad en el plano
ASTM D4716Transmisividad
ISO 9863-1Espesor
ISO 10319Tracción del geocompuesto
ASTM D4595Tracción tira ancha
ISO 12236Punzonamiento CBR
ASTM D6241Punzonamiento CBR
ASTM D4491Permitividad y flujo
ASTM D4751Abertura aparente
ASTM D1621Compresión
ISO 25619-2Compresión
ASTM D4355Degradación UV
Nota legal: GEOPOLIMEROS S.A.S. no asume responsabilidad por el uso final que se dé a esta información. El presente documento no debe interpretarse como una recomendación de ingeniería y no reemplaza el diseño ni la verificación a cargo del profesional responsable del proyecto. Los valores reportados corresponden a valores mínimos promedio por rollo (MARV) salvo indicación. Las variaciones dimensionales y físicas del producto pueden ser de +/- 5%.
Propiedades técnicas por tipo de geodrén
Consulte los valores de cada referencia Trace GRyM. Busque una propiedad o una norma y copie la tabla para sus especificaciones o su memoria de cálculo.
¿No encuentra la ficha técnica de una referencia? En la web publicamos una ficha por cada tipo de geodrén (vea la sección de documentación). Varias referencias de estas tablas, como el triplanar de alto flujo, la línea para altas cargas o los geodrenes planares con membrana, no tienen su ficha publicada, pero nuestro equipo técnico se la envía. Solicitar una ficha técnica
| Propiedad | Norma | Valor |
|---|---|---|
| Red drenante (PEAD) | ||
| Espesor (rango) | ASTM D5199 | 5,6 mm |
| Negro de humo (rango) | ASTM D4218 | 2 – 3 % |
| Densidad (mínimo) | ASTM D1505 | 0,95 g/cm³ |
| Masa por unidad de superficie (mínimo) | ASTM D5261 | 730 g/m² |
| Resistencia a la tracción, MD | ASTM D7179 | 9,5 kN/m |
| Índice de fluidez (mínimo) | ASTM D1238 | 1 g/10 min |
| Resistencia a la compresión (2) | ASTM D1621 | 830 kPa |
| Transmisividad de la red (1)(2) | ASTM D4716 | 2 × 10⁻³ m²/s |
| Geotextil no tejido (polipropileno) | ||
| Masa por unidad de superficie | ASTM D5261 | 130 g/m² |
| Punzonamiento estático (CBR) | ASTM D6241 | 1379 N |
| Resistencia a la tracción Grab | ASTM D4632 | 534 N |
| Elongación Grab | ASTM D4632 | 50 % |
| Resistencia al rasgado trapezoidal | ASTM D4533 | 222 N |
| Permitividad | ASTM D4491 | 1,7 s⁻¹ |
| Tasa de flujo | ASTM D4491 | 5704 l/min/m² |
| Permeabilidad | ASTM D4491 | 0,27 cm/s |
| Tamaño de abertura aparente (TAA) | ASTM D4751 | 0,180 mm |
| Resistencia UV (500 h) | ASTM D4355 | 70 % |
| Geocompuesto (laminado por ambas caras) | ||
| Adhesión planar, MD | ASTM D7005 | 178 g/cm |
| Espesor a 2 kPa (rango) | ASTM D5199 | 5,9 mm |
| Resistencia a la tracción, MD | ASTM D4595 | 18,5 kN/m |
| Elongación a la tracción máxima | ASTM D4595 | 38 % |
| Transmisividad del geocompuesto (1)(2) | ASTM D4716 | 1,17 × 10⁻⁴ m²/s |
| Capacidad de flujo (1) | ASTM D4716 | 0,117 l/m·s |
| Ancho del rollo (altura) | Medido | 0,5 · 1,0 · 2,0 m |
| Longitud del rollo | Medido | 30 o 50 m |
| Presión normal | Gradiente | i = 0,5 | i = 0,1 |
|---|---|---|---|
| 10 kPa | l/s·m | 0,65 | 0,21 |
| 50 kPa | l/s·m | 0,54 | 0,17 |
| 100 kPa | l/s·m | 0,47 | 0,15 |
| 200 kPa | l/s·m | 0,27 | 0,09 |
| Códigos por altura | Rollos 30/50 m | 0,5 m: 1308790 | 1 m: 1308829 · 2 m: 1308510 |
| Propiedad | Norma | Valor |
|---|---|---|
| Georred drenante (PEAD) (3) | ||
| Negro de carbón | ASTM D4218 | > 2 % |
| Densidad | ASTM D1505 | > 0,94 g/cm³ |
| Espesor a 2 kPa / 200 kPa | ISO 9863-1 | 5 mm |
| Geotextil filtro (PP) (3) | ||
| Masa por unidad de superficie | ISO 9864 | 120 g/m² |
| Punzonamiento dinámico (caída de cono) | ISO 13433 | 30 mm |
| Punzonamiento estático (CBR) | ISO 12236 | 1,4 kN |
| Permeabilidad normal al plano | ISO 11058 | 90 l/m²·s |
| Apertura de poro O90 | ISO 12956 | 100 µm |
| Geocompuesto drenante | ||
| Masa por unidad de superficie | ISO 9864 | 800 g/m² |
| Espesor a 2 kPa / 200 kPa | ISO 9863-1 | 5,5 mm |
| Resistencia a la tracción máxima, MD / CD | ISO 10319 | 19 / 17 kN/m |
| Elongación en rotura, MD / CD | ISO 10319 | 40 / 50 % |
| Capacidad en el plano, MD · σ 20 kPa, i = 1 | ISO 12958 | 0,82 l/m·s |
| Capacidad en el plano, MD · σ 50 kPa, i = 1 | ISO 12958 | 0,75 l/m·s |
| Capacidad en el plano, MD · σ 200 kPa, i = 1 | ISO 12958 | 0,55 l/m·s |
| Ancho del rollo | Medido | 2 · 3,8 · 4 m |
| Códigos de producto | — | 1400459 · 1400659 |
Ninguna propiedad de este tipo coincide con la búsqueda.
| Propiedad | Norma | GCG 55.12 | GCG 75.20 | GTG 712 | GTG 720 | GTG 730 |
|---|---|---|---|---|---|---|
| Georred drenante (PEAD) (3) | ||||||
| Espesor (2 kPa / 200 kPa) | ISO 9863-1 | 5,6 / 5,4 mm | 7 mm (2 kPa) | 7,1 / 6,8 mm | 7,1 / 6,8 mm | 7,1 / 6,8 mm |
| Negro de carbón | ASTM D4218 | 2,3 % | 1,5 – 3 % | 1,5 – 3 % | 1,5 – 3 % | 1,5 – 3 % |
| Densidad | ASTM D1505 | > 0,94 g/cm³ | > 0,94 g/cm³ | > 0,94 g/cm³ | > 0,94 g/cm³ | > 0,94 g/cm³ |
| Geotextil filtro (PP) (3) | ||||||
| Masa por unidad de superficie | ISO 9864 | 120 g/m² | 200 g/m² | 120 g/m² | 200 g/m² | 300 g/m² |
| Punzonamiento dinámico (caída de cono) | ISO 13433 | 30 mm | 23 mm | 30 mm | 23 mm | 14 mm |
| Punzonamiento estático (CBR) | ISO 12236 | 1,3 kN | 2,5 kN | 1,4 kN | 2,5 kN | 3,6 kN |
| Permeabilidad normal al plano | ISO 11058 | 90 l/m²·s | 55 l/m²·s | 90 l/m²·s | 60 l/m²·s | 60 l/m²·s |
| Apertura de poro O90 | ISO 12956 | 100 µm | 75 µm | 100 µm | 70 µm | 65 µm |
| Geocompuesto drenante | ||||||
| Masa por unidad de superficie | ISO 9864 | 810 g/m² | 1200 g/m² | 1490 g/m² | 1650 g/m² | 1850 g/m² |
| Espesor | ISO 9863-1 | 6,2 mm (20 kPa) | 7,6 mm (20 kPa) | 7,7 / 7,2 mm | 8,0 / 7,3 mm | 8,3 / 7,5 mm |
| Resistencia a la tracción máxima, MD / CD | ISO 10319 | 21,5 / 13 kN/m | 23,5 / 16 kN/m | 29 / 19 kN/m | 32 / 21 kN/m | 34 / 18 kN/m |
| Elongación en rotura, MD / CD | ISO 10319 | 40 / 50 % | 35 / 50 % | 40 / 50 % | 40 / 50 % | 15 / 40 % |
| Capacidad drenante en el plano, MD · ISO 12958 (l/m·s) | ||||||
| i = 1 · σ 20 kPa | ISO 12958 | 1,75 | 2,25 | — | — | — |
| i = 1 · σ 50 kPa | ISO 12958 | 1,65 | 2,15 | — | — | — |
| i = 1 · σ 100 kPa | ISO 12958 | 1,55 | 2,00 | — | — | — |
| i = 1 · σ 200 kPa | ISO 12958 | 1,35 | — | — | — | — |
| i = 1 · σ 400 kPa | ISO 12958 | 1,05 | — | — | — | — |
| i = 0,5 · σ 20 / 50 / 100 kPa | ISO 12958 | 1,18 / 1,12 / 1,04 | — | — | — | — |
| i = 0,5 · σ 200 / 400 kPa | ISO 12958 | 0,92 / 0,70 | — | — | — | — |
| i = 0,5 · σ 500 kPa | ISO 12958 | — | — | 0,76 | 0,54 | 0,43 |
| i = 0,5 · σ 800 kPa | ISO 12958 | — | — | 0,63 | 0,47 | 0,37 |
| i = 0,1 · σ 20 / 50 / 100 kPa | ISO 12958 | 0,50 / 0,47 / 0,43 | — | — | — | — |
| i = 0,1 · σ 200 / 400 kPa | ISO 12958 | 0,39 / 0,30 | — | — | — | — |
| i = 0,1 · σ 500 kPa | ISO 12958 | — | — | 0,30 | 0,24 | 0,19 |
| i = 0,1 · σ 800 kPa | ISO 12958 | — | — | 0,25 | 0,19 | 0,15 |
| Presentación | ||||||
| Ancho del rollo | Medido | Consultar | 2 y 4 m | 3,6 m | 3,6 m | 3,6 m |
| Código de producto | — | 1305091 | 1400781 | Consultar | 1402060 | 1307030 |
Ninguna propiedad de este tipo coincide con la búsqueda.
| Propiedad | Norma | Valor |
|---|---|---|
| Geonet (PEAD) | ||
| Espesor | ASTM D5199 | 5,6 mm |
| Negro de humo | ASTM D4218 | 2 – 3 % |
| Densidad | ASTM D1505 | 0,95 g/cm³ |
| Masa por unidad de superficie | ASTM D5261 | 730 g/m² |
| Resistencia a la tracción, MD | ASTM D7179 | 9,5 kN/m |
| Índice de fluidez | ASTM D1238 | 1 g/10 min |
| Resistencia a la compresión | ASTM D1621 | 830 kPa |
| Transmisividad de la geonet (4) | ASTM D4716 | 2 × 10⁻³ m²/s |
| Geotextil no tejido (polipropileno) | ||
| Masa por unidad de superficie | ASTM D5261 | 130 g/m² |
| Punzonamiento estático (CBR) | ASTM D6241 | 1379 N |
| Resistencia a la tracción Grab | ASTM D4632 | 534 N |
| Elongación Grab | ASTM D4632 | 50 % |
| Resistencia al rasgado trapezoidal | ASTM D4533 | 222 N |
| Permitividad | ASTM D4491 | 1,7 s⁻¹ |
| Tasa de flujo | ASTM D4491 | 5704 l/min/m² |
| Permeabilidad | ASTM D4491 | 0,27 cm/s |
| Tamaño de abertura aparente (TAA) | ASTM D4751 | 0,180 mm |
| Resistencia UV (500 h) | ASTM D4355 | 70 % |
| Lámina impermeable (valores típicos) | ||
| Resistencia a la tracción | ASTM D7003 | 105 N/cm |
| Desgarro trapezoidal | ASTM D4533 | 200 N |
| Resistencia al estallido (Mullen) | ASTM D751 | 345 kPa |
| Geocompuesto | ||
| Adhesión planar, MD | ASTM D7005 | 178 g/cm |
| Espesor a 2 kPa | ASTM D5199 | 5,9 mm |
| Resistencia a la tracción, MD | ASTM D4595 | 19,8 kN/m |
| Elongación a la tracción máxima | ASTM D4595 | 38 % |
| Transmisividad del geocompuesto (4) | ASTM D4716 | 1,63 × 10⁻⁴ m²/s |
| Capacidad de flujo (4) | ASTM D4716 | 0,163 l/m·s |
| Ancho del rollo | Medido | 0,50 · 1,0 · 2,0 m |
| Longitud del rollo | Medido | 30 o 50 m |
| Códigos de producto | — | 1402398 · 1402786 |
| Propiedad | Norma | Planar GMF | Capdrain GCFL 55.12 | Interdrain GMF 4 |
|---|---|---|---|---|
| Georred drenante (PEAD) (3) | ||||
| Tipo de georred | — | 2 hilos superpuestos | Triplanar, 3 hilos | 2 filamentos entrecruzados |
| Espesor | ISO 9863-1 | 5,2 / 4,8 mm | 5,6 mm (2 kPa) | 4,2 / 3,8 mm |
| Negro de carbón | ASTM D4218 | 2 – 3 % | 1,5 – 3 % | > 2 % |
| Geotextil filtro (PP) (3) | ||||
| Masa por unidad de superficie | ISO 9864 | 120 g/m² | 120 g/m² | 120 g/m² |
| Punzonamiento dinámico (caída de cono) | ISO 13433 | 30 mm | 30 mm | 30 mm |
| Punzonamiento estático (CBR) | ISO 12236 | 1,4 kN | 1,4 kN | 1,4 kN |
| Permeabilidad normal al plano | ISO 11058 | 90 l/m²·s | 90 l/m²·s | 90 l/m²·s |
| Apertura de poro O90 | ISO 12956 | 100 µm | 100 µm | 100 µm |
| Membrana impermeable (PEBD + EVA) | ||||
| Espesor a 2 kPa | EN 964-1 | 0,2 mm | 0,2 mm | 0,2 mm |
| Geocompuesto drenante | ||||
| Masa por unidad de superficie | ISO 9864 | 970 g/m² | 901 g/m² | 845 g/m² |
| Espesor | ISO 9863-1 | 5,5 / 4,9 mm | 6,1 mm (2 kPa) | 4,7 / 4,1 mm |
| Resistencia a la tracción máxima, MD / CD | ISO 10319 | 14 / 11 kN/m | 14 / 10 kN/m | 13 / 10 kN/m |
| Elongación en rotura, MD / CD | ISO 10319 | 40 / 50 % | 40 / 50 % | 40 / 50 % |
| Capacidad en el plano · i = 1 · σ 20 kPa | ISO 12958 | 1,50 l/m·s | 2,03 l/m·s | 1,12 l/m·s |
| Capacidad en el plano · i = 1 · σ 50 kPa | ISO 12958 | 1,30 l/m·s | 1,93 l/m·s | 0,95 l/m·s |
| Capacidad en el plano · i = 1 · σ 100 kPa | ISO 12958 | — | 1,83 l/m·s | — |
| Capacidad en el plano · i = 1 · σ 200 kPa | ISO 12958 | 0,95 l/m·s | — | 0,60 l/m·s |
| Presentación | Medido | Alturas 0,5 · 1 · 2 m; rollos 30/50 m | Ancho 4 m | Consultar |
| Códigos de producto | — | 1401757 · 1401758 · 1401759 | 1400642 | 1403092 |
Ninguna propiedad de este tipo coincide con la búsqueda.
| Propiedad | Norma | Valor |
|---|---|---|
| Georred drenante (PEAD) (3) | ||
| Negro de carbón | ASTM D4218 | 2 – 3 % |
| Densidad | ASTM D1505 | > 0,94 g/cm³ |
| Espesor a 2 kPa / 200 kPa | ISO 9863-1 | 5,2 / 4,8 mm |
| Geotextil filtro (PP) (3) | ||
| Masa por unidad de superficie | ISO 9864 | 120 g/m² |
| Punzonamiento dinámico (caída de cono) | ISO 13433 | 30 mm |
| Punzonamiento estático (CBR) | ISO 12236 | 1,3 kN |
| Permeabilidad normal al plano | ISO 11058 | 90 l/m²·s |
| Apertura de poro O90 | ISO 12956 | 100 µm |
| Geocompuesto drenante | ||
| Masa por unidad de superficie | ISO 9864 | 900 g/m² |
| Espesor a 2 kPa / 200 kPa | ISO 9863-1 | 5,8 / 5,2 mm |
| Resistencia a la tracción máxima, MD / CD | ISO 10319 | 20 / 17 kN/m |
| Elongación en rotura, MD / CD | ISO 10319 | 40 / 50 % |
| Capacidad en el plano · i = 1 · σ 20 kPa | ISO 12958 | 1,16 l/m·s |
| Capacidad en el plano · i = 1 · σ 50 kPa | ISO 12958 | 1,03 l/m·s |
| Capacidad en el plano · i = 1 · σ 200 kPa | ISO 12958 | 0,74 l/m·s |
| Ancho del rollo | Medido | 2 o 4 m |
| Propiedad | Norma | Valor |
|---|---|---|
| Espesor de la red drenante | ASTM D5199 | 5,6 mm |
| Resistencia a la compresión de la red | ASTM D1621 | 830 kPa |
| Masa del geotextil | ASTM D5261 | 130 g/m² |
| Adhesión planar, MD | ASTM D7005 | 178 g/cm |
| Espesor del geocompuesto a 2 kPa | ASTM D5199 | 5,9 mm |
| Resistencia a la tracción, MD | ASTM D4595 | 19,8 kN/m |
| Elongación a la tracción máxima | ASTM D4595 | 38 % |
| Transmisividad del geocompuesto (1) | ASTM D4716 | 1,63 × 10⁻⁴ m²/s |
| Capacidad de flujo (1) | ASTM D4716 | 0,163 l/m·s |
| Referencia | Altura | Tubería | Código |
|---|---|---|---|
| Viadrain GMG 512 con manga | 0,5 m | 110 · 150 · 200 mm | 1400473 · 1400669 · 1400700 |
| Viadrain con manga de 8" | 1 m | 8" | 1400296 |
| Viadrain con manga de 160 mm | 2 m | 160 mm | 1400313 |
| Viadrain con manga de 6" | 2 m | 6" | 1402885 |
| Viadrain GMF con membrana impermeable (bolsillo para drenaje vertical) | 0,5 · 1 · 2 m | 110 mm | 1401760 · 1401761 · 1401762 |
Caudal de la tubería corrugada de drenaje
Valores de la ficha calculados con la fórmula de Prandtl-Colebrook. Elija el diámetro y la pendiente de la zanja.
Diámetro
Velocidad0,55 m/s
Caudal4,33 l/s
Conozca la tubería de drenaje corrugada que se aloja en la manga del Viadrain.
| Pendiente | 65 mm | 100 mm | 160 mm | 200 mm |
|---|---|---|---|---|
| 0,5 % | 0,28 · 0,84 | 0,38 · 3,05 | 0,46 · 8,29 | 0,53 · 15,25 |
| 1,0 % | 0,40 · 1,19 | 0,55 · 4,33 | 0,65 · 11,74 | 0,75 · 21,57 |
| 2,0 % | 0,57 · 1,68 | 0,77 · 6,12 | 0,92 · 16,61 | 1,07 · 30,52 |
| 4,0 % | 0,80 · 2,38 | 1,09 · 8,67 | 1,29 · 23,50 | 1,51 · 43,17 |
| 6,0 % | 0,98 · 2,91 | 1,34 · 10,62 | 1,59 · 28,78 | 1,85 · 52,88 |
| 8,0 % | 1,13 · 3,36 | 1,55 · 12,26 | 1,83 · 33,24 | 2,13 · 61,07 |
| 10,0 % | 1,27 · 3,76 | 1,73 · 13,71 | 2,05 · 37,16 | 2,38 · 68,28 |
Ninguna propiedad de este tipo coincide con la búsqueda.
| Propiedad | Norma | Lamidren alveolar | Nodular L10CG | Nodular 600 | Lamidren 7 mm |
|---|---|---|---|---|---|
| Lámina nodular (HDPE) | |||||
| Altura del nódulo | ASTM D5199 | 10 mm | 10 mm | 8 mm | 7 mm |
| Densidad de nódulos | — | > 1860 /m² | > 1860 /m² | > 1860 /m² | > 1860 /m² |
| Resistencia a la compresión | ASTM D6364 · D1621 · ISO 25619-2 | 220 kPa | 220 kPa | > 200 kPa | 145 kPa |
| Masa por unidad de área de la lámina | ASTM D5261 | 660 g/m² | 660 g/m² | 500 g/m² ± 5 % | 738 g/m² |
| Espesor de la lámina | Medido | 0,625 mm | 0,625 mm | 0,65 mm | 0,75 mm |
| Resistencia a la tensión | ASTM D7179 | — | — | 5 kN/m | — |
| Elongación última | — | — | — | 20 – 25 % | — |
| Densidad del polímero | ASTM D1505 | — | — | 0,945 – 0,96 g/cm³ | — |
| Contenido de negro de humo | ASTM D1603 | — | — | 2 % | — |
| Brecha de aire entre nódulos | — | — | — | 5,3 l/m | — |
| Capacidad hidráulica (i = 1,0 · 20 kPa) | |||||
| Capacidad de flujo por ancho | ASTM D4716 | 2,83 l/s·m | 2,83 l/s·m | > 2,0 l/s·m | 1,11 l/s·m |
| Transmisividad | — | 2,83 × 10⁻³ m²/s | 2,83 × 10⁻³ m²/s | — | — |
| Geotextil no tejido | |||||
| Ubicación | — | Ambas caras + bolsa para tubo de 4" o 6" | Una cara | Una cara, punzonado y termofundido | — |
| Masa por unidad de área | ASTM D5261 | 121,2 g/m² | 121,2 g/m² | — | — |
| Espesor | ASTM D5199 | 0,88 mm | 0,88 mm | — | — |
| Tira ancha, longitudinal | ASTM D4595 | 3,52 kN/m · 79 % | 3,52 kN/m · 79 % | — | — |
| Resistencia Grab | ASTM D4632 | 279 N · 86 % | 279 N · 86 % | — | — |
| Rasgado trapezoidal | ASTM D4533 | 115 N | 115 N | — | — |
| Punzonamiento CBR | ASTM D6241 | 680 N | 680 N | — | — |
| Tamaño de abertura aparente | ASTM D4751 | 75 µm | 75 µm | 0,180 mm | — |
| Permitividad | ASTM D4491 | — | — | 2,9 s⁻¹ | — |
| Tasa de flujo | ASTM D4491 | 95 l/m²·s | 95 l/m²·s | 8109 l/min/m² | — |
| Resistencia UV (500 h) | ASTM D4355 | — | — | > 70 % | — |
| Rollo | |||||
| Ancho | Medido | 2,10 m (0,5 · 1,0 · 1,5 · 2,0 m) | 2,10 m | 2 m | 2,10 m |
| Largo | Medido | 25 m | 25 m | 20 m | 25 m o mayor |
| Espesor del geocompuesto | Medido | — | — | 9,3 mm ± 1 % | — |
| Peso del rollo | Medido | — | 40 kg | 28,4 kg ± 3 % | 38,75 kg |
| Código de producto | — | 1401427 | 1401544 | 1403404 | Consultar |
Ninguna propiedad de este tipo coincide con la búsqueda.
| Propiedad | Norma | Valor |
|---|---|---|
| Lámina nodular con geotextil | ||
| Resistencia a la compresión | ISO 25619-2 | 320 kPa (32,63 t/m²) |
| Masa por unidad de área | ASTM D5261 | 2017 g/m² |
| Altura del nódulo | ASTM D5199 | 20 mm |
| Cantidad de nódulos | — | > 400 /m² |
| Material | — | HDPE especial, negro |
| Capacidad hidráulica (i = 1,0 · 20 kPa) | ||
| Transmisividad | — | 4,56 × 10⁻³ m²/s |
| Capacidad de flujo por ancho | — | 4,56 l/s·m |
| Perforaciones (opcional) | ||
| Diámetro de perforación | Medido | 8,0 cm |
| Perforaciones por m² | Medido | 45 |
| Geotextil no tejido | ||
| Masa por unidad de área | ASTM D5261 | 121,2 g/m² |
| Espesor | ASTM D5199 | 0,88 mm |
| Tira ancha, longitudinal | ASTM D4595 | 3,52 kN/m · 79 % |
| Resistencia Grab | ASTM D4632 | 279 N · 86 % |
| Rasgado trapezoidal | ASTM D4533 | 115 N |
| Punzonamiento CBR | ASTM D6241 | 680 N |
| Tamaño de abertura aparente | ASTM D4751 | 75 µm |
| Tasa de flujo | ASTM D4491 | 95 l/m²·s |
| Rollo | ||
| Ancho × largo | Medido | 2 × 25 m |
| Espesor | Medido | 0,875 mm |
| Peso del rollo | Medido | 50 kg |
Ninguna propiedad de este tipo coincide con la búsqueda.
| Propiedad | Norma | Valor |
|---|---|---|
| Lámina drenante doble cúspide (HDPE) | ||
| Espesor de la cúspide | ASTM D5199 | 10 mm |
| Resistencia a la compresión | ASTM D6364 | 400 kPa |
| Resistencia a la tensión | ASTM D4595 | 4,8 kN/m |
| Geotextil no tejido azul (PP) | ||
| Tamaño de abertura aparente | ASTM D4751 | 0,180 mm (tamiz 80) |
| Permitividad | ASTM D4491 | 2,9 s⁻¹ |
| Permeabilidad | ASTM D4491 | 0,46 cm/s |
| Capacidad hidráulica (i = 1,0) | ||
| Presión 10 kPa | — | 2,08 l/s·m |
| Presión 20 kPa | — | 1,76 l/s·m |
| Presión 50 kPa | — | 1,65 l/s·m |
| Código | Tubería | Longitud del rollo | Alturas |
|---|---|---|---|
| 1403342 | Solo geoespaciador | Consultar | 0,50 · 1,00 · 2,00 m |
| 1403334 | 100 mm | 50 m | 0,50 · 1,00 · 2,00 m |
| 1403335 | 160 mm | 50 m | 0,50 · 1,00 · 2,00 m |
| 1403336 · 1403343 | 200 mm | 35 m | 0,50 · 1,00 · 2,00 m |
Ninguna propiedad de este tipo coincide con la búsqueda.
- Valores obtenidos con gradiente 1 y carga de 480 kPa, agua a 21 °C entre placas de acero, después de 15 minutos.
- Valores estadísticos que superan el 97,5 % de los datos de prueba.
- Las propiedades de la georred y del geotextil son previas a la laminación. Capacidades en el plano: valores medios con probetas H/H y tolerancia de ±10 % a ±15 %, según la ficha.
- La ficha del Imperdrain indica que estos valores se obtuvieron con gradiente 0,1 y carga de 480 kPa.
- Salvo indicación, los valores son mínimos promedio por rollo (VMPR). MD: sentido de fabricación; CD: sentido transversal; i: gradiente hidráulico; σ: presión normal al plano.
Preguntas frecuentes sobre geodrenes
¿Qué es un geodrén?
Es un geocompuesto drenante formado por un núcleo de polietileno de alta densidad (georred, lámina nodular o geoespaciador) y un geotextil no tejido que actúa como filtro. Capta el agua del suelo y la conduce en su plano hacia una tubería o un punto de descarga.
¿Qué tipos de geodrén ofrecen?
Siete tipos Trace GRyM: planar biplanar, triplanar (Capdrain y Techdrain), con membrana impermeable (Imperdrain, Planar GMF, Capdrain GCFL, Interdrain GMF 4), Viadrain con manga para tubería, nodular Lamidren, nodular de retención L20J y bicúspide Road Drain.
¿Qué diferencia hay entre un geodrén planar y uno triplanar?
El planar usa una georred de dos hilos; el triplanar, una georred de tres hilos que forma canales de mayor capacidad y conserva el flujo bajo cargas altas. La línea Techdrain está ensayada a 500 y 800 kPa.
¿El geodrén reemplaza el filtro francés?
El Viadrain está concebido como alternativa al dren francés para el drenaje longitudinal en zanja: requiere menos excavación y menos material pétreo. La decisión final corresponde al diseño hidráulico y geotécnico del proyecto.
¿Cuándo usar un geodrén con membrana impermeable?
Cuando además de drenar se necesita una cara impermeable: sobre muros y losas de concreto, en sótanos, cubiertas de túneles o en el sellado de rellenos sanitarios, donde se drena agua pluvial y gas.
¿Cómo solicito una cotización?
Escríbanos por WhatsApp con el tipo de obra, el geodrén que le interesa (o el uso que tendrá) y el área o la longitud aproximada. Nuestro equipo técnico le enviará la cotización de suministro.
