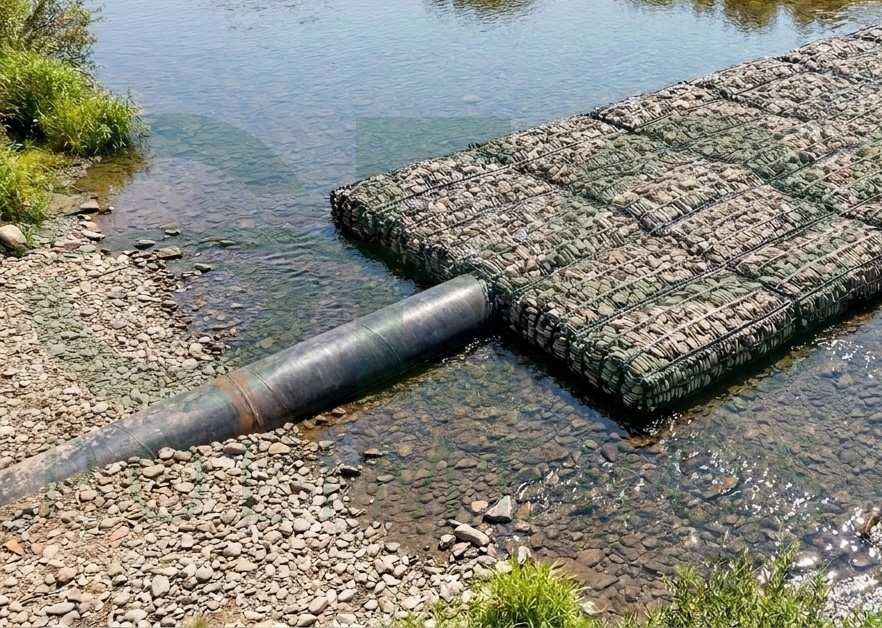

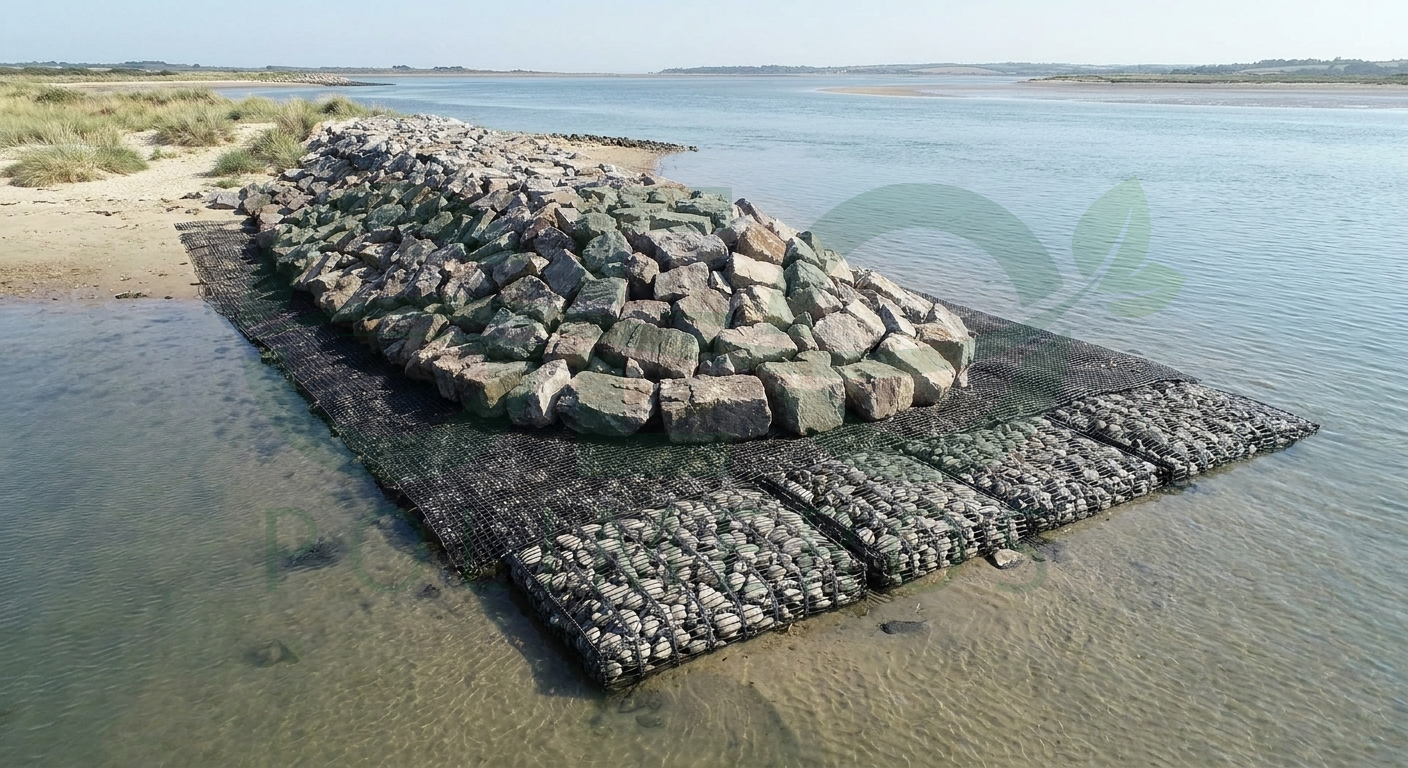

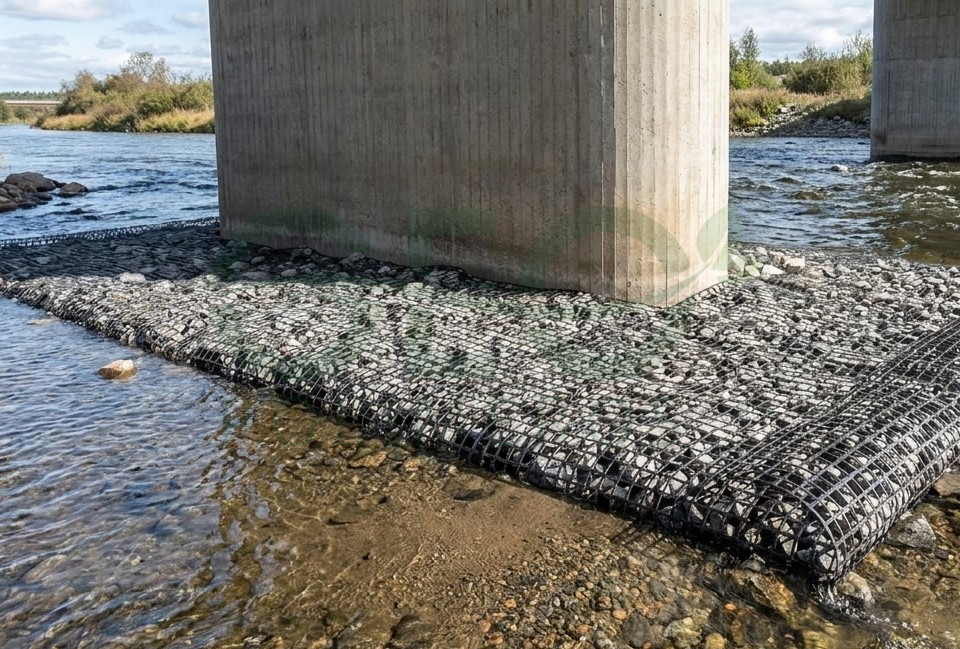

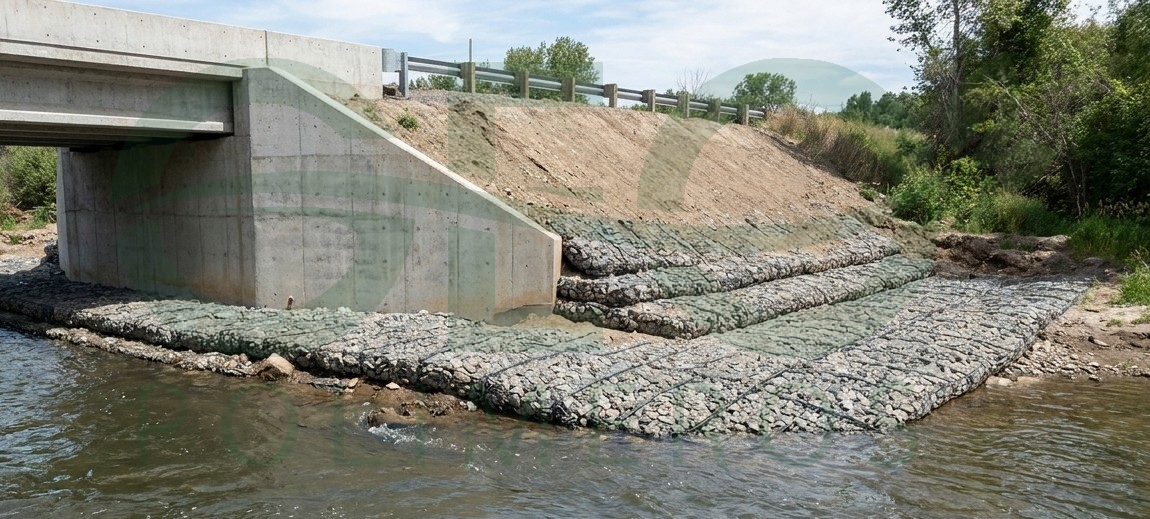

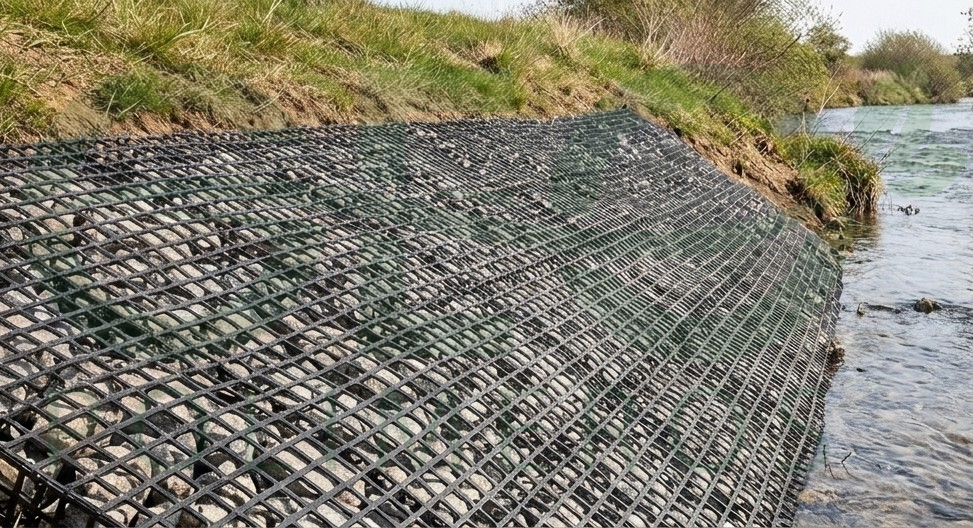

Los geocolchones Trace GRyM, también llamados gaviones anfibios o gaviones de geomalla, son canastas tridimensionales fabricadas con geomalla uniaxial coextruida y rellenas con cantos rodados. Se instalan donde el cauce genera alta socavación o arrastre de suelos: protegen riberas, estribos de puentes, cimientos de espigones y diques, y cruces de tuberías subacuáticas.
¿Busca un colchón relleno de concreto? En el mercado también se le dice "geocolchón" a la formaleta textil que se llena con concreto. Esa solución es nuestro colchón de concreto Flexocreto. En esta página hablamos del geocolchón de geomalla relleno de piedra.
Proveedor colombiano de geosintéticos para control de erosión, impermeabilización y drenaje, con sistema de gestión de calidad certificado ISO 9001:2015 en suministro e instalación.
Marca bajo la que se comercializan los geocolchones, junto con la línea de soluciones de protección de márgenes, control de socavación y manejo de aguas.
Logística desde Cota, Cundinamarca, con despacho de canastas a obra en todo el país y acompañamiento técnico durante la instalación.
Valores de la ficha técnica GEO-00985. Elija el tipo de canasta y el espesor para ver su configuración.
Tipo de canasta
Espesor
Canasta con dispositivo incluido para ser levantada verticalmente con máquina.
* En el modelo in situ, según la aplicación, podrá ampliarse el espaciamiento entre diafragmas. Las canastas se entregan con los elementos necesarios para su cierre. Opcional: cualquier modelo puede incluir la prolongación en geomalla para el anclaje superior en zanja.
| Propiedad | Norma | P-UX100M | P-UX200M |
|---|---|---|---|
| Módulo de tensión real al 1 % en uso | ASTM D6637 | 750 kN/m | 1650 kN/m |
| Resistencia en los nodos | ASTM D7737 | 48,6 kN/m | 100,8 kN/m |
| Rigidez flexural (2) | ASTM D7748 | 700.000 mg-cm | 6.500.000 mg-cm |
| Área abierta | CWO2215 | 60 % | 60 % |
Ninguna propiedad de este grupo coincide con la búsqueda.
| Propiedad | Norma | P-UX100M | P-UX200M |
|---|---|---|---|
| Resistencia a la degradación a largo plazo | EPA 9090 | 100 % | 100 % |
| Resistencia a la degradación UV (3) | ASTM D4355 | 98 % | 98 % |
Ninguna propiedad de este grupo coincide con la búsqueda.
| Propiedad | Norma | P-UX100M | P-UX200M |
|---|---|---|---|
| Tipo de polímero | ( - ) | Polipropileno | Polipropileno |
| Ancho del rollo | Medido | 1,0 m | 1,0 m |
| Largo del rollo | Medido | 50 m | 50 m |
| Área del rollo | Calculado | 50 m² | 50 m² |
Ninguna propiedad de este grupo coincide con la búsqueda.
| Propiedad | Norma | P-UX100M | P-UX200M |
|---|---|---|---|
| Espesor de la costilla (Tr) | ( - ) | 0,5 mm | 1,5 mm |
| Abertura transversal (Atd) | ( - ) | 17 mm | 17 mm |
| Abertura longitudinal (Amd) | ( - ) | 147 mm | 142 mm |
Ninguna propiedad de este grupo coincide con la búsqueda.
| Código de producto | Presentación |
|---|---|
| 1403158 | 0,25 × 2,5 × 7 m |
| 1403319 | 1 × 18 × 0,3 m |
| 1403380 | 1 × 5 × 0,34 m |
Ninguna presentación coincide con la búsqueda.
Lo que cambia cuando la canasta es de geomalla y llega lista para llenar y cerrar.
La geomalla es completamente inerte a las condiciones químicas y biológicas del suelo y del agua.
Diseñado para cauces con alta socavación o arrastre de suelos, donde el flujo desplaza la protección suelta.
Solución flexible que copia la geometría del lecho y del talud, incluso en superficies irregulares.
Sus componentes se transportan con facilidad hasta sitios de acceso complicado, donde el ingreso de materiales pesados encarece la obra.
Por su resistencia, el modelo izado se llena en la orilla y se coloca con maquinaria sin desviar el cauce.
La canasta se entrega armada, con sus diafragmas y elementos de cierre, lista para ser llenada y cerrada.
El cierre de tapa con pasador de fibra de vidrio permite un rendimiento 10 veces mayor que el cierre con soga.
Retiene el 98 % de su resistencia tras 500 horas de exposición UV (ASTM D4355), para una vida prolongada a la intemperie.
Filtre por tipo de obra y toque cada tarjeta para ver el detalle de la aplicación.

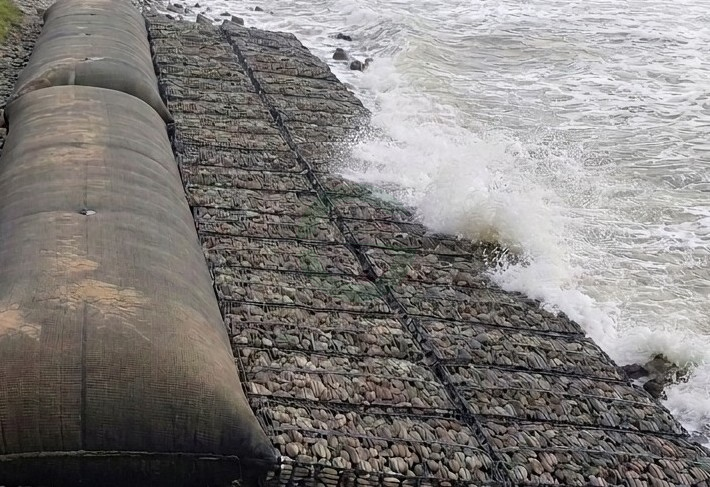

¿Su proyecto incluye geotubos? Conozca nuestros geotubos y cómo se combinan con los geocolchones.
Las tres soluciones protegen contra la erosión, pero responden a condiciones distintas. Elija una para resaltarla y ver cuándo conviene.
| Criterio | Geocolchón Trace GRyM | Gavión de malla triple torsión | Flexocreto |
|---|---|---|---|
| Estructura | Canasta de geomalla uniaxial coextruida de polipropileno | Canasta de malla de alambre de acero de triple torsión | Formaleta de doble tela de poliéster de alta tenacidad |
| Relleno | Cantos rodados | Piedra | Concreto o mortero fluido |
| Comportamiento | Flexible y permeable | Flexible y permeable | Revestimiento continuo de concreto con puntos de filtración |
| Corrosión | No presenta | Depende de la protección del alambre | No aplica |
| Usos típicos | Control de socavación, riberas, estribos de puentes, cruces de tuberías | Muros de contención por gravedad y protección de márgenes | Revestimiento de canales, taludes, diques y cunetas |
Cuando el cauce genera alta socavación, el sitio es de difícil acceso o se necesita colocar la protección sin desviar el agua (modelo izado). Al no corroerse, es una opción a considerar en ambientes agresivos.
Ver especificacionesCuando el diseño especifica malla de acero, por ejemplo en muros de contención por gravedad o estructuras donde se requiere la rigidez de la canasta metálica.
Ver mallas metálicas triple torsiónCuando se necesita un revestimiento continuo de concreto que se llena en sitio, como en canales, taludes y cunetas, sin formaleta convencional.
Ver FlexocretoComparación orientativa. La elección final depende del diseño hidráulico y geotécnico del proyecto.
No solo vendemos el geocolchón: le acompañamos desde la selección del modelo hasta la entrega de la obra instalada, con un sistema de gestión de calidad certificado.
Revisamos con su equipo las condiciones del sitio: tipo de cauce, socavación esperada y acceso de maquinaria. Le recomendamos el tipo de canasta (izado o in situ), el espesor, el anclaje y las cantidades.
Despachamos las canastas armadas, con sus diafragmas y elementos de cierre, a obra en todo el país, junto con la ficha técnica y la documentación de calidad del producto.
Nuestro equipo instala los geocolchones, in situ o izados, y verifica el llenado, el cierre de las tapas y la continuidad entre canastas antes de entregar la obra.
ISO 9001:2015 en suministro e instalación de geosintéticos. Un solo responsable por el material y por su correcta instalación.
Así instala nuestro equipo los geocolchones. El proceso cambia según el tipo de canasta: elija el modelo y recorra las etapas.
Se nivela y limpia el área de apoyo, retirando material suelto, raíces y salientes. Cuando el diseño lo exige, se coloca un geotextil no tejido como capa de separación entre el suelo y el geocolchón.

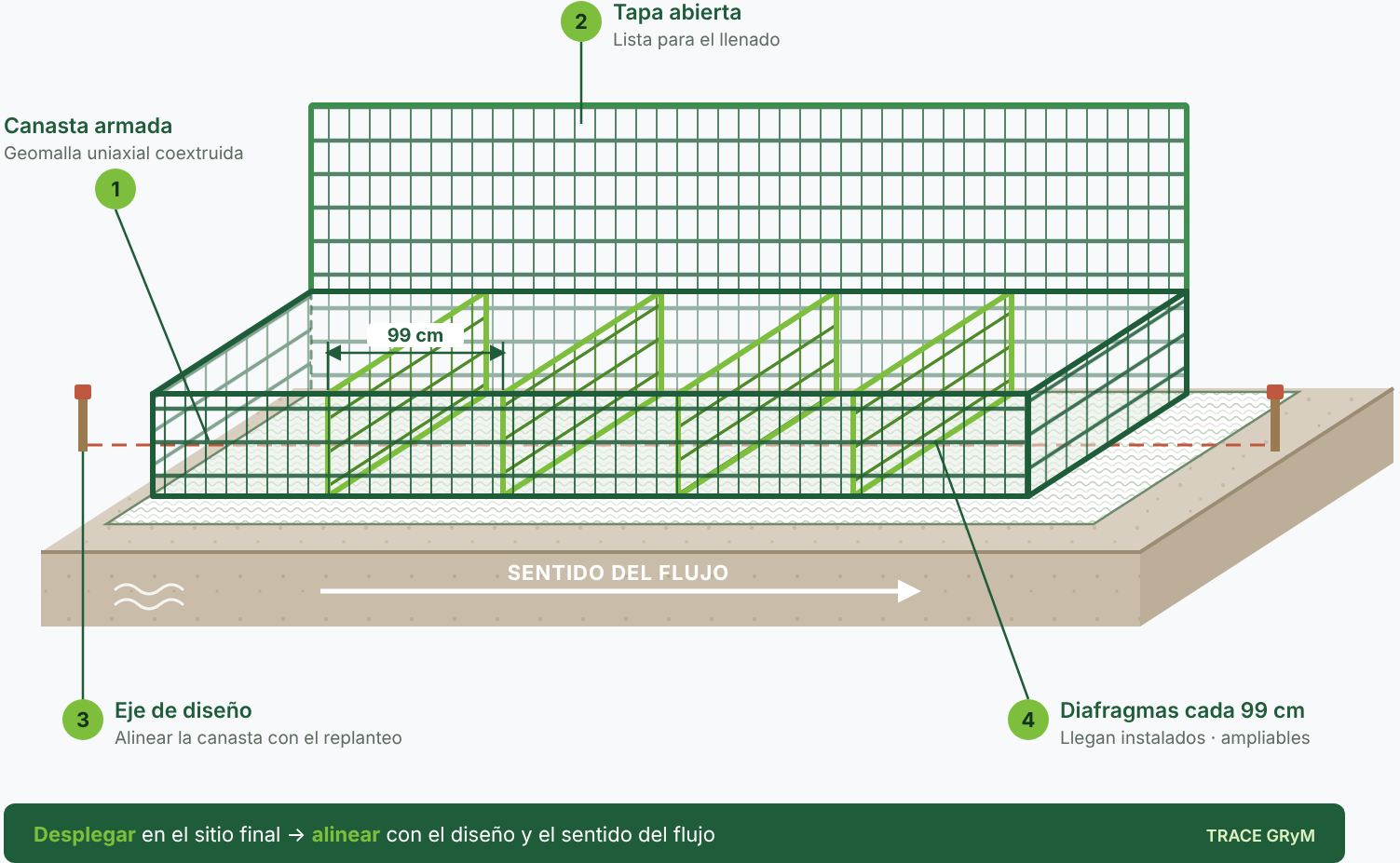

La canasta in situ se despliega directamente en su sitio de disposición final, alineada según el diseño y el sentido del flujo. Llega armada, con sus diafragmas internos cada 99 cm, que pueden ampliarse según la aplicación.
Se llenan las celdas con cantos rodados, distribuyendo el material de forma uniforme entre diafragmas hasta alcanzar el espesor de diseño (17, 23 o 34 cm).

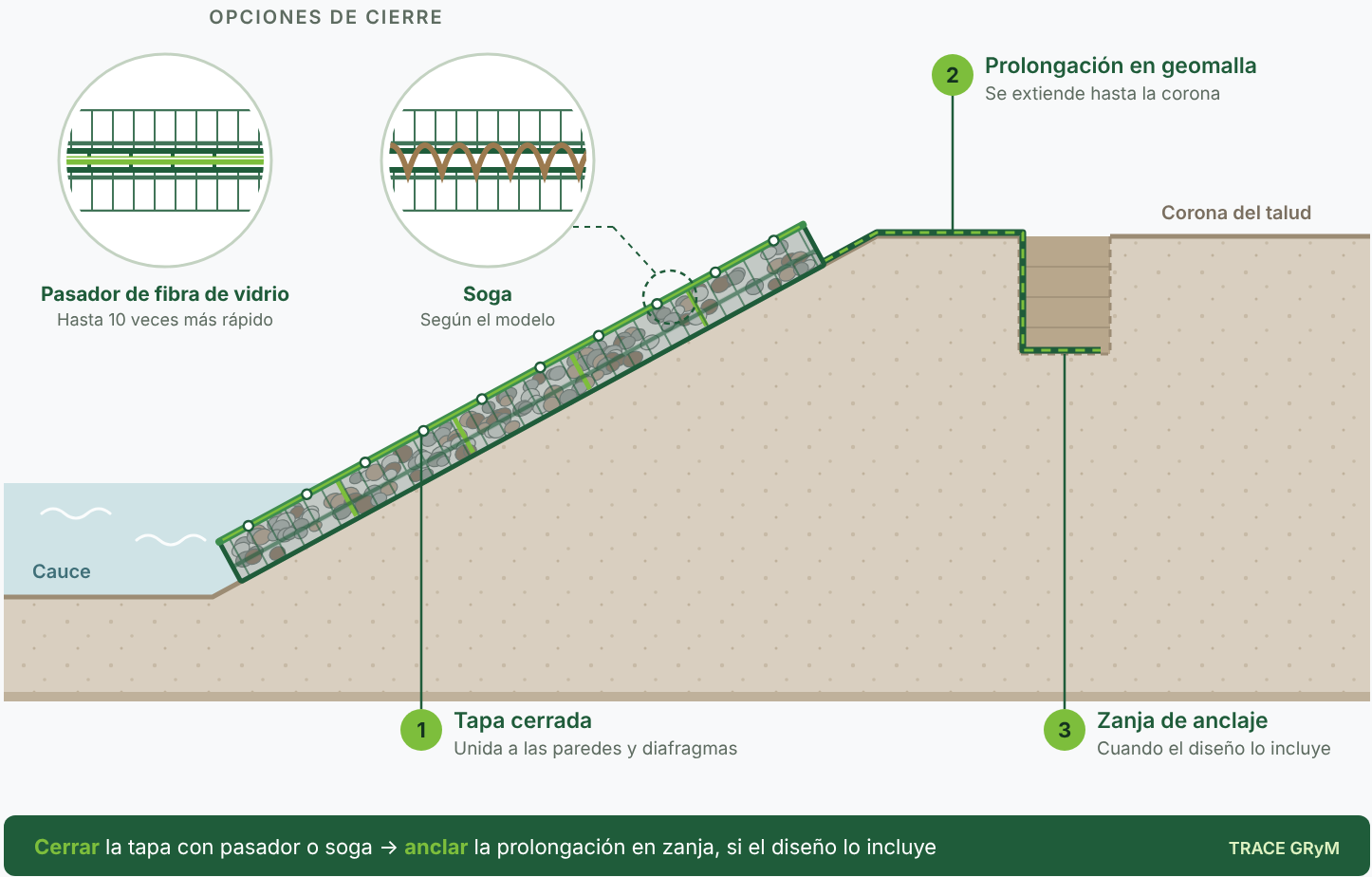

Se cierra la tapa con soga o con pasador de fibra de vidrio, según el modelo. Si el diseño lo incluye, la prolongación en geomalla se ancla en una zanja en la parte superior del talud.

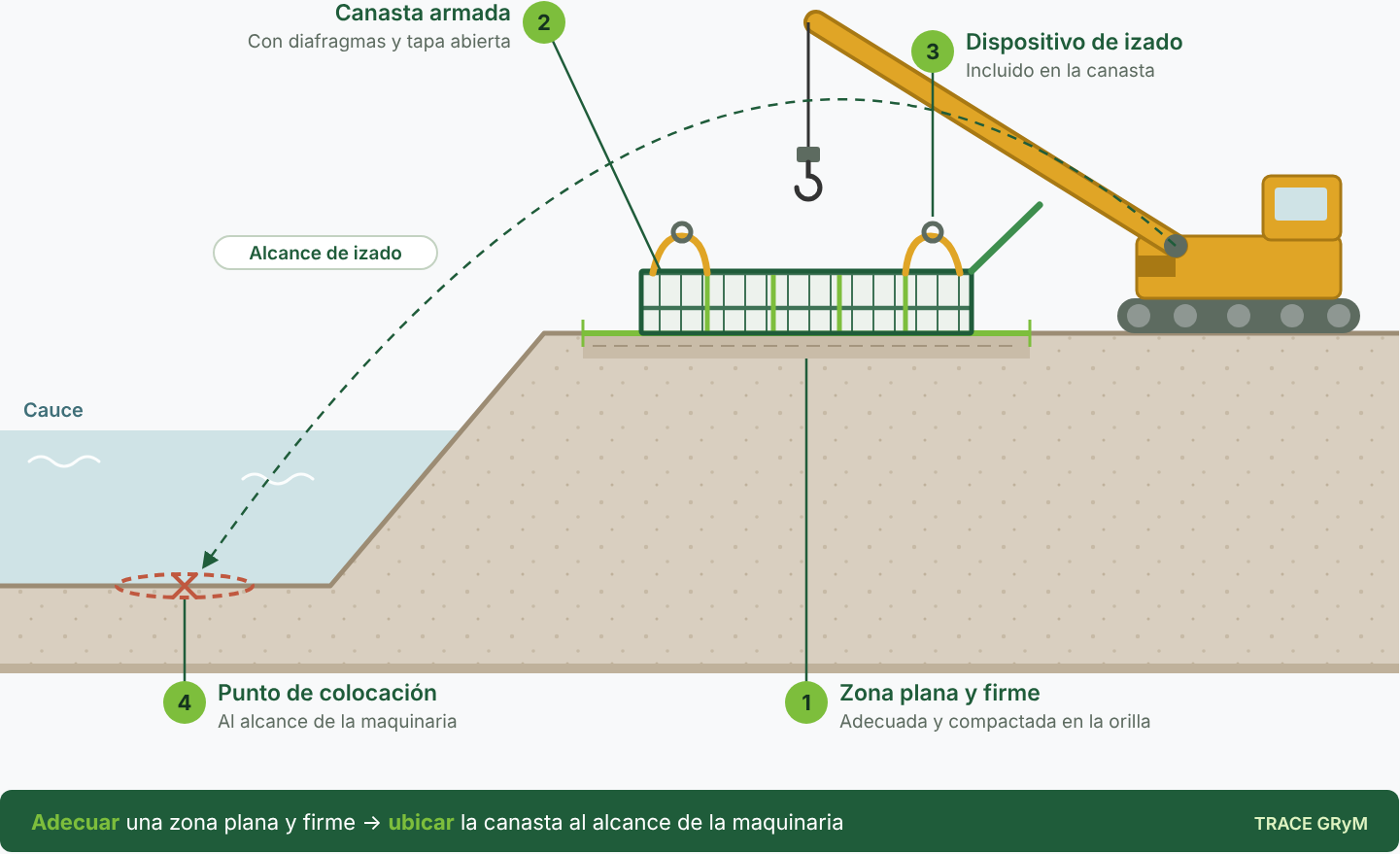

Se adecua una zona plana y firme en la orilla, cerca del punto de colocación y al alcance de la maquinaria de izado. Allí se ubica la canasta, que llega armada con su dispositivo de izado incluido.
Se llenan las celdas con cantos rodados de forma uniforme entre los diafragmas internos, ubicados cada 82,5 cm, hasta el espesor de diseño (17, 23 o 34 cm).
Se cierra la tapa con soga o con pasador de fibra de vidrio, según el modelo, antes de mover la canasta. El pasador permite un rendimiento hasta 10 veces mayor que la soga.
Con la maquinaria se levanta verticalmente la canasta y se coloca en su posición final, sin necesidad de desviar el cauce. Se verifica la continuidad entre canastas contiguas.
Es una canasta tridimensional de geomalla uniaxial coextruida que se rellena con cantos rodados. También se le conoce como gavión anfibio o gavión de geomalla, y se usa para proteger riberas y estructuras contra la socavación.
El geocolchón izado incluye un dispositivo para levantarlo verticalmente con maquinaria: se llena en la orilla y se coloca sin desviar el cauce. El geocolchón in situ se llena únicamente en su sitio de disposición final y permite anchos de 100 o 200 cm.
Con cantos rodados. La selección del material de relleno se define en el diseño del proyecto; nuestro equipo técnico puede asesorarle.
No. La geomalla es polimérica y completamente inerte a las condiciones químicas y biológicas del suelo y del agua, además de resistente a los rayos UV.
No. El geocolchón Trace GRyM es una canasta de geomalla rellena de piedra. El Flexocreto es una formaleta textil de doble capa que se llena con concreto o mortero fluido.
Sí. Además del suministro, nuestro equipo instala los geocolchones in situ o izados, bajo un sistema de gestión de calidad certificado ISO 9001:2015 en suministro e instalación de geosintéticos.
Sí. Revisamos con su equipo las condiciones del sitio y le recomendamos el tipo de canasta, el espesor, el anclaje y las cantidades. El diseño hidráulico y geotécnico definitivo corresponde al profesional responsable del proyecto.
Escríbanos por WhatsApp con el tipo de canasta, el espesor y el área aproximada de su proyecto. Nuestro equipo técnico le enviará la cotización de suministro e instalación.
Descargue la ficha técnica completa y consulte las normas bajo las cuales se reportan las propiedades.
Documento GEO-00985 · Septiembre 2026 · PDF
Incluye las configuraciones izado e in situ, las propiedades físicas, de durabilidad e índice de la geomalla, las dimensiones de abertura y los códigos de presentación.
Descargar ficha técnicaNota legal: GEOPOLIMEROS S.A.S. no asume responsabilidad por el uso final que se dé a esta información. El presente documento no debe interpretarse como una recomendación de ingeniería y no reemplaza el diseño ni la verificación a cargo del profesional responsable del proyecto. Las variaciones dimensionales y físicas del producto pueden ser de +/- 5%.
